Открытый узел

Batteries, Cover and Starter Relay

Batteries, Cover and Starter Relay

Batteries, Cover and Starter Relay

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

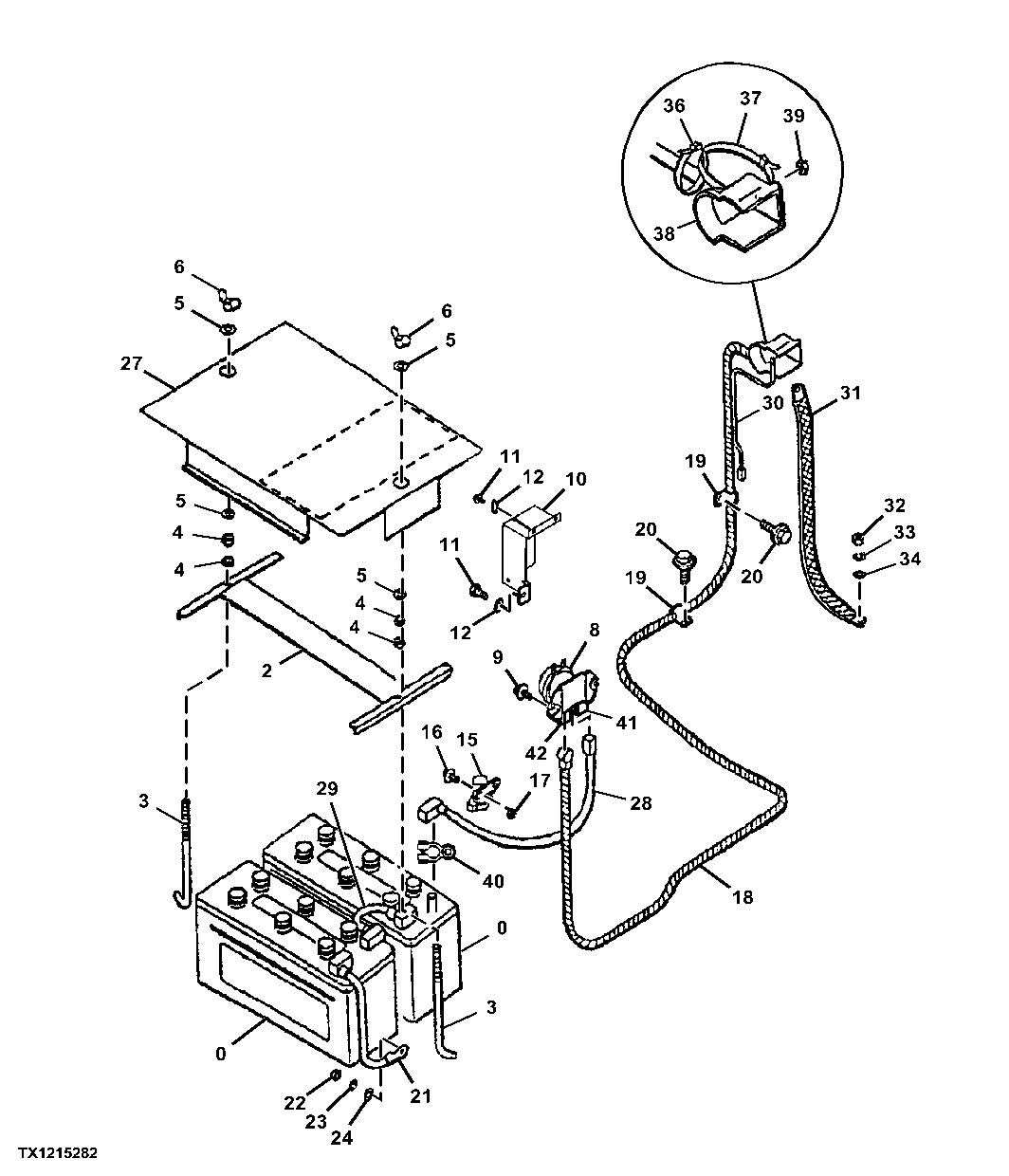

Batteries, Cover and Starter Relay

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	TY23020	2	Dry Charged Battery	12 Volt, SUB FOR TY21709, ALSO ORDER TY15733
2	AT219489	1	Support	-
3	4257034	2	Hook Bolt	SUB FOR AT155273
4	14M7274	4	Nut	M10
5	24M7028	4	Washer	10.500 X 20 X 2 mm
6	14M7025	2	Wing Nut	M10
8	4255762	1	Relay	Battery, SUB FOR 8943795431 AND AT154229
9	21M7288	2	Screw	M6 X 10
10	3087816	1	Cover	SUB FOR TH3087816
11	19M7932	3	Cap Screw	M8 X 16
12	24M7055	3	Washer	8.400 X 16 X 1.600 mm
15	AT145341	1	Relay	-
16	19M7077	2	Cap Screw	M6 X 20
16	12M7006	2	Lock Washer	6 mm
16	24M7293	2	Washer	6.500 X 13 X 1.600 mm
17	14M7272	2	Nut	M6
18	4373215	1	Battery Cable	Starter To Battery Relay, SUB FOR AT215098
19	T28949	2	Clamp	SUB FOR TH108460 OR 4190273
20	12M7066	2	Lock Washer	10 mm
20	19M7938	2	Cap Screw	M10 X 20
21	DH400205	1	Ground Cable	Ground Strap, SUB FOR AR45925, THIS APPLICATION
22	14M7274	1	Nut	M10
23	12M7066	1	Lock Washer	10 mm
24	24M7028	1	Washer	10.500 X 20 X 2 mm
27	DH800054	1	Cover	SUB FOR THDH800054
28	DH400206	1	Wiring Harness	Battery To Battery Relay, SUB FOR AT213947, 4350735 NLA
29	DH400410	1	Battery Cable	Battery To Battery, SUB FOR AT213948, 4350736 NLA
30	4448296	1	Wiring Harness	Starter, SUB FOR AT155617
31	4397839	1	Ground Cable	SUB FOR AT218179
32	14M7274	1	Nut	M10
33	12M7066	1	Lock Washer	10 mm
34	12M7066	1	Lock Washer	10 mm
36	H77698	1	Tie Band	-
37	H77698	1	Tie Band	-
38	-	1	Part 35	Starter
39	-	1	Part 36	-
40	AT219485	4	Elec. Connector Terminal	On Battery Terminals
41	4315323	1	Fuse	45 Amp
42	4423418	1	Fuse	65 Amp
