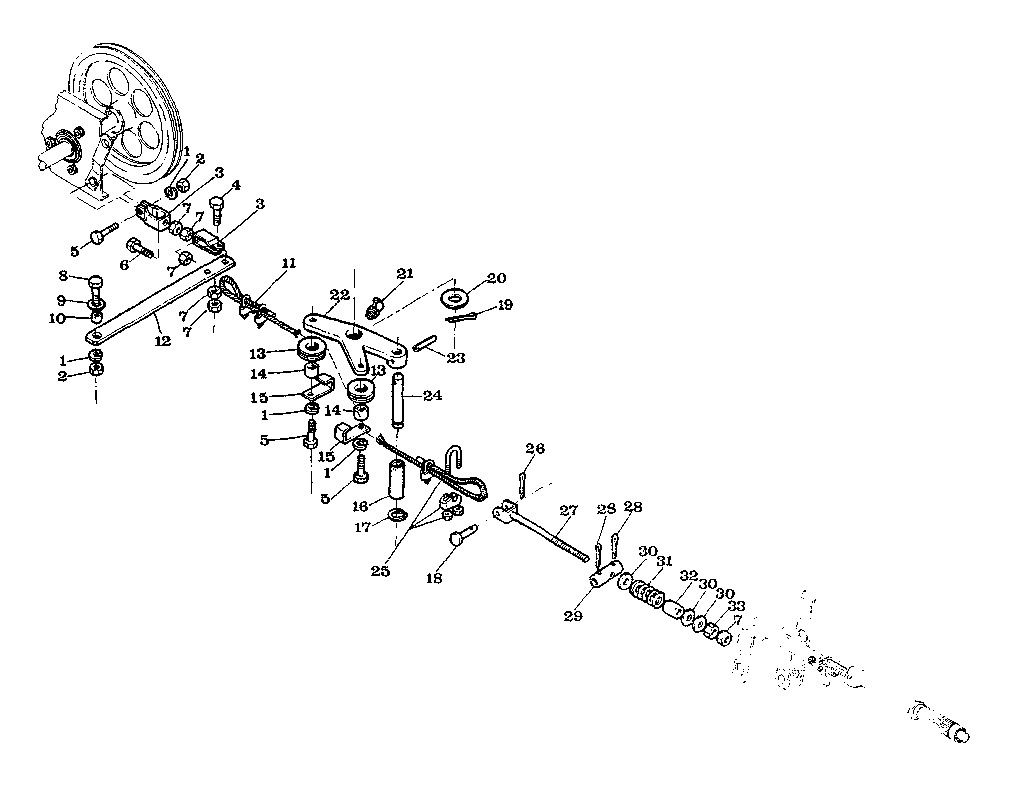

MECANISMO DE ACIONAMENTO DA DESCARGA DO GRANELEIRO

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4P1005	3	Arruela de pressão B 10	-
2	5P1006	2	Porca sext. M 10	-
3	DG008.01	2	Terminal	-
4	1P1019	1	Paraf. sext. M 8 x 30	-
5	1P1027	3	Paraf. sext. M 10 x 35	-
6	1P1058	1	Paraf. sext. M 8 x 50 R.I.	-
7	5P1005	7	Porca sext. M 8	-
8	1P1026	1	Paraf. sext. M 10 x 30	-
9	3P1005	1	Arruela lisa A 10	-
10	CE089.01	1	Tucho	-
11	S04779	1	Cabo	-
12	S04810	1	Braço da Alavanca	-
13	S01034	2	Pulley	-
14	S01035	2	Bushing	-
15	S01036	2	GUIA	-
16	S01033	1	LUVA	-
17	8P1001	1	Anel elástico	-
18	DG039.01	1	Pino	-
19	6P1020	1	Contra-pino	-
20	3P1011	1	Arruela lisa A 24	-
21	9P1002	1	Graxeira M 6 x 1 - 45°	-
22	S01030	1	Estrutura do esticador	-
23	7P1006	1	Pino elástico	-
24	S01031	1	Pino do esticador	-
25	S05271	2	Clamp	-
26	6P1004	1	Contra-pino	-
27	AS04865	1	PARAFUSO	-
28	6P1024	1	Contra pino	-
29	S04884	1	Pin	-
30	3P1006	2	Arruela lisa A 12	-
31	S04790	1	Compression Spring	-
32	S04864	1	Bushing	-
33	3P1004	1	Arruela lisa A 8	-

MECANISMO DE ACIONAMENTO DA DESCARGA DO GRANELEIRO
