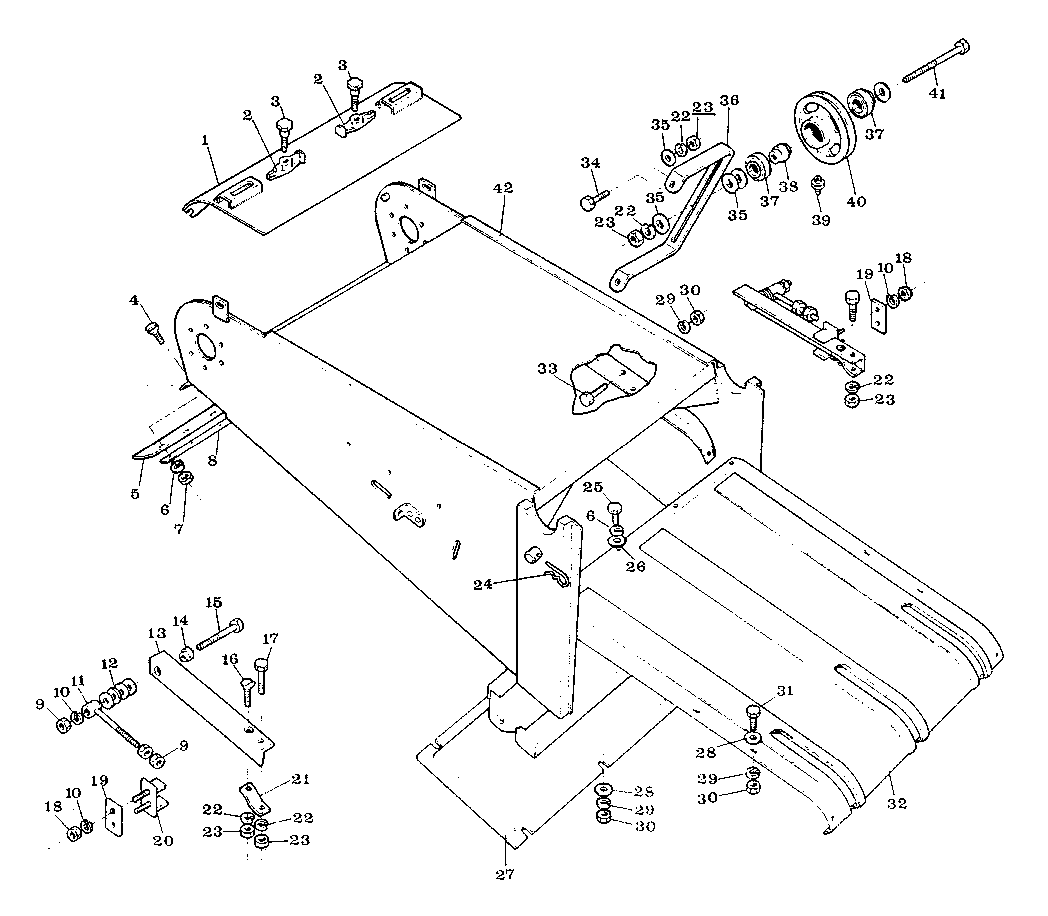

ESTRUTURA DO ALIMENTADOR DO CILINDRO

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AS07021	1	Tampa de inspeção	-
2	S07015	2	FIXADOR	-
3	AS07016	2	Fecho da tampa	-
4	SI083.01	10	Parafuso fenda cab.chata 1/4 X 7/8" UNC	-
5	S07042	1	Vedação	-
6	SK030.01	17	Arruela de pressão 1/4"	-
7	SJ002.01	10	Porca sext. 1/4" UNC	-
8	S07041	1	Suporte da vedação	-
9	SJ006.01	6	Porca sext. 1/2" UNC	-
10	SK034.01	6	Arruela de pressão 1/2"	-
11	BA014.01	2	Parafuso de regulagem	-
12	SK006.01	8	Arruela lisa 1/2"	-
13	BA011D.01	1	Cantoneira-lado direito	-
14	BA015.01	2	Bucha	-
15	SI047.01	2	Paraf. sext. 1/2x 2 1/2" UNC	-
16	SI049.01	2	Paraf.fenda cab.chata 3/8x1"UNC	-
17	SI031.01	2	Paraf.sext. 3/8x 2 1/4" UNC	-
18	SJ018.01	4	Porca sext. 1/2" UNF	-
19	BA016.01	2	Flange	-
20	BA208.01	2	Suporte	-
21	BA012.01	2	Suporte	-
22	SK032.01	7	Arruela de pressão 3/8"	-
23	SJ004.01	7	Porca sext. 3/8" UNC	-
24	S08290	2	Pino-trava	-
25	SI002.01	7	Paraf.sext. 1/4x 5/8" UNC	-
26	SK002.01	7	Arruela lisa 1/4"	-
27	AS07053	1	Tampa inferior	-
28	SK003.01	12	Arruela lisa 5/16"	-
29	SK031.01	16	Arruela de pressão 5/16"	-
30	SJ006.01	16	Porca sext. 1/2" UNC	-
31	SI012.01	6	Paraf.sext. 5/16x 3/4" UNC	-
32	AS07014	1	Parede interna	-
33	SI013.01	4	Paraf.sext. 5/16x 7/8" UNC	-
34	SI024.01	2	Paraf.sext. 3/8x 1 1/4" UNC	-
35	SK004.01	5	Arruela lisa 3/8"	-
36	BA010.01	1	Suporte	-
37	13P1007	2	BEARING	-
38	CA050.01	1	Eixo	-
39	9P1001	1	Graxeira	-
40	BA009.01	1	Polia	-
41	SI0157.01	1	Paraf. sext. 3/8x 3 1/4" UNC	-
42	AS07000	1	Caixa do alim. do cilindro	-
-	BA011E.01	1	Cantoneira - Lado esquerdo	-

ESTRUTURA DO ALIMENTADOR DO CILINDRO
