Открытый узел

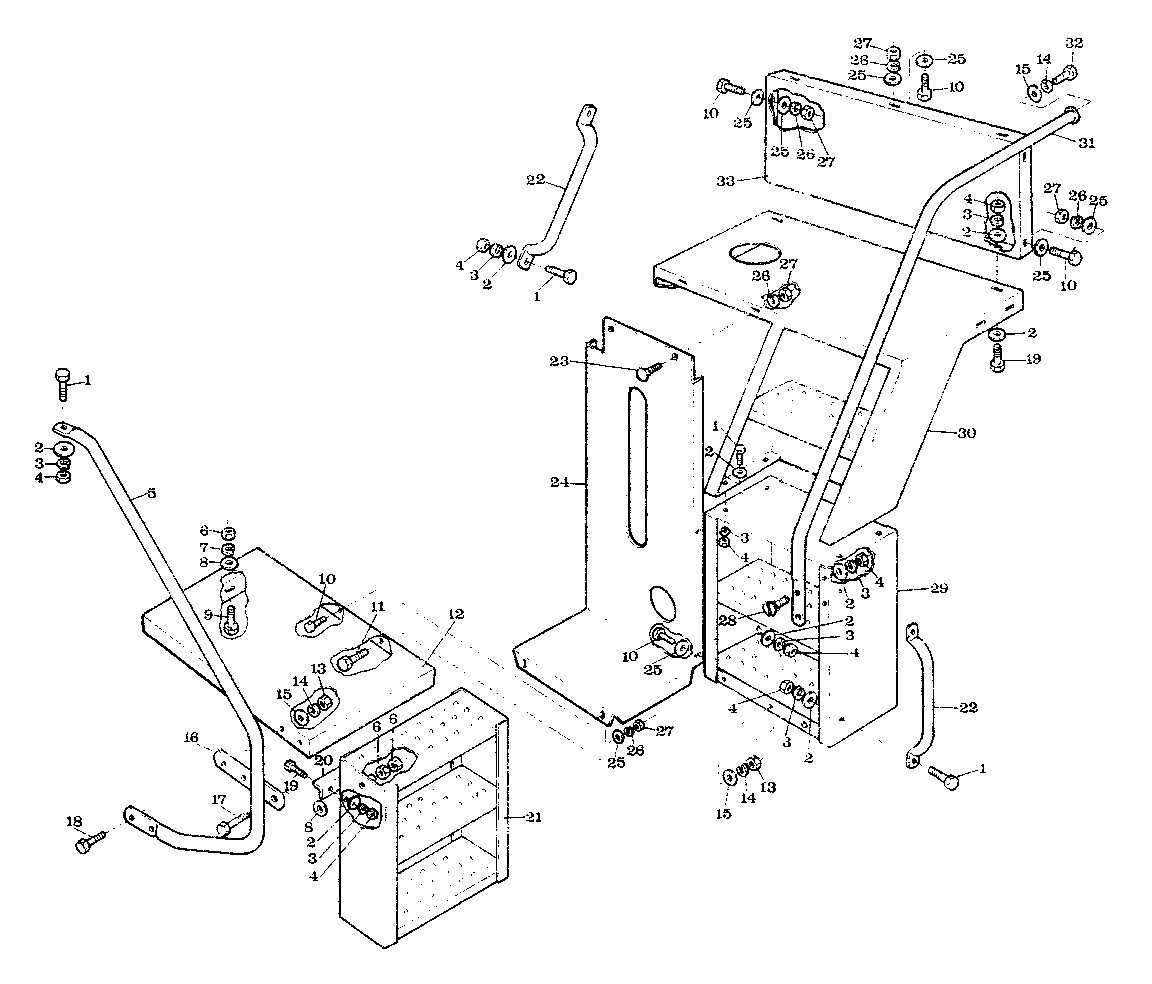

ESCADA TRASEIRA

ESCADA TRASEIRA

ESCADA TRASEIRA

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ESCADA TRASEIRA

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	1P1017	9	Paraf. sext. M 8 x 20	-
2	3P1004	19	Arruela lisa A 8	-
3	4P1004	17	Arruela de pressão B 8	-
4	5P1005	17	Porca sext. M 8	-
5	S05133	1	Corrimão esquerdo	-
6	5P1007	8	Porca sext. M 12	-
7	4P1006	4	Arruela de pressão B 12	-
8	3P1002	7	Arruela lisa A 5	-
9	1P1045	4	Paraf. sext. M 12 x 40	-
10	1P1005	12	Paraf. sext. M 6 x 16	-
11	1P1025	2	Paraf. sext. M 10 x 25	-
12	S05010	1	Plataforma inferior	-
13	5P1006	4	Porca sext. M 10	-
14	4P1005	5	Arruela de pressão B 10	-
15	3P1005	6	Arruela lisa A 10	-
16	S05009	1	BASE	-
17	1P1048	2	Paraf. sext. M 12 x 60	-
18	1P1027	2	Paraf. sext. M 10 x 35	-
19	1P1016	4	Paraf. sext. M 8 x 16	-
20	S05073	1	Encosto	-
21	AS05011	1	PARTE INFERIOR	-
22	S05134	2	CORRIMÃO	-
23	2P1001	1	Paraf. frances M 6 x 16	-
24	S05046	1	BLINDAGEM	-
25	3P1003	22	Arruela lisa A 6	-
26	4P1003	11	Arruela de pressão B 6	-
27	5P1004	11	Porca sext. M 6	-
28	2P1031	2	Paraf.fenda cab.chata M 8 x 20	-
29	AS05128	1	Parte central da escada	-
30	AS05127	1	Parte superior da escada	-
31	AS05135	1	Corrimão direito	-
32	1P1024	1	Paraf. sext. M 10 x 20	-
33	S05026	1	Blindagem	-
