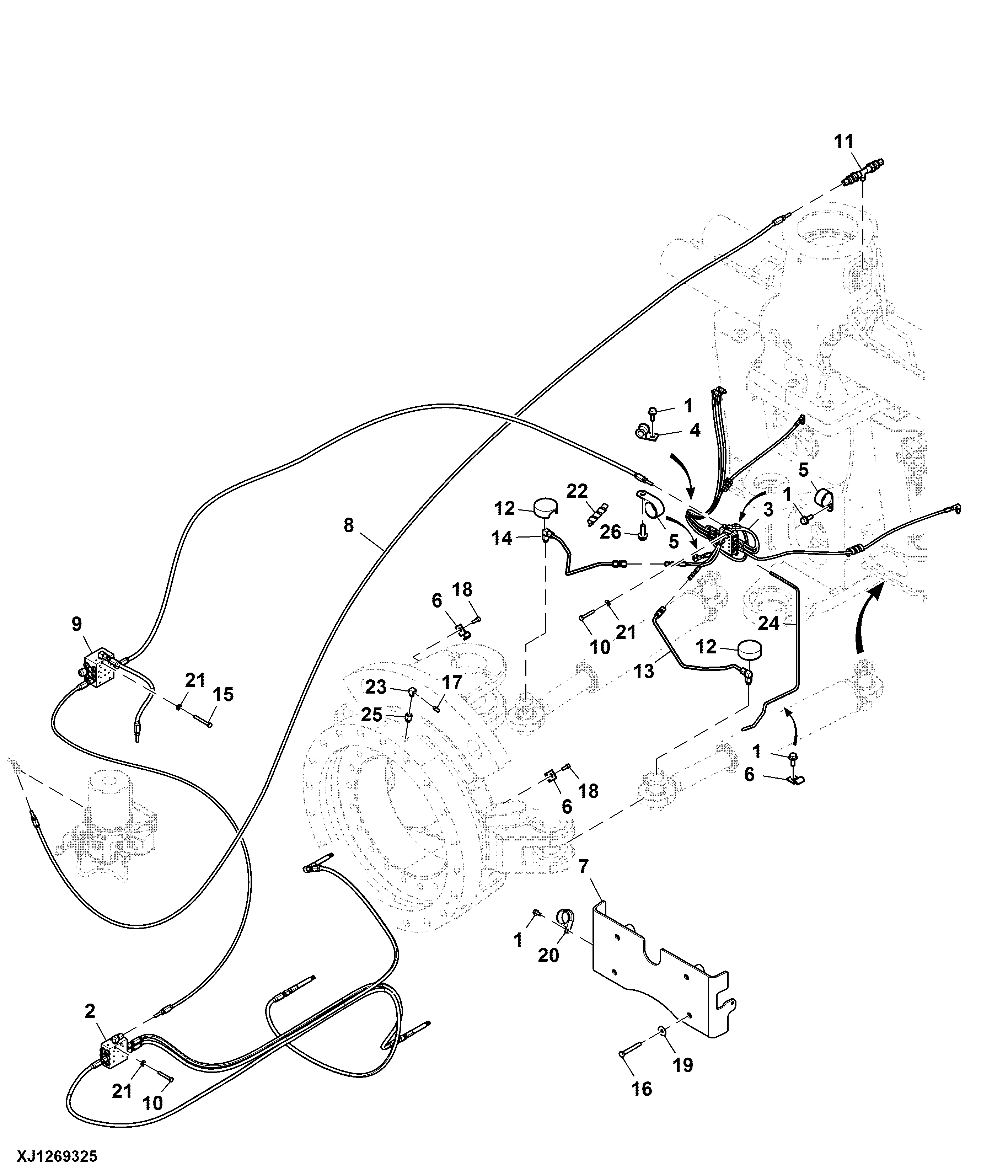

Lubrication Harness, Boom ( - 002156)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9566	7	Screw	M6 X 12
2	F683058	1	Lubricating Sys Component	LF SSV 6/3 COMPONENTS ON SEPARATE PAGE
3	F072264	1	Lubricating Sys Component	COMPONENTS ON SEPARATE PAGE
4	F015016	3	Hose Clamp	-
5	F017094	2	Hose Support	-
6	F027046	4	Clip	-
7	F694153	1	Cover	-
8	F073339	1	Lubricating Sys Component	-
9	F689896	1	Lubricating Sys Component	LF SSVD 6/3-K COMPONENTS ON SEPARATE PAGE
10	19M9619	4	Cap Screw	M6 X 40
11	F073522	1	Fitting	-
12	F649130	2	Tube	-
13	F649233	1	Pipe	-
14	F649234	1	Pipe	-
15	19M9621	2	Cap Screw	M6 X 50
16	19M9631	4	Cap Screw	M8 X 60
17	58M5574	1	Lubrication Fitting	-
18	19M9724	2	Screw	M6 X 16
19	24M7508	4	Washer	8.400 X 24 X 2 mm
20	F041349	1	Hose Support	-
21	F064434	6	Washer	-
22	F072275	1	Hose Guard	-
23	F073463	1	Adapter Fitting	-
24	F649235	1	Pipe	-
25	F687754	1	Spacer	-
26	19M9443	1	Screw	M6 X 16

Lubrication Harness, Boom ( - 002156)
