Открытый узел

Headboard, Wide, Movable, 6.5 m²

Headboard, Wide, Movable, 6.5 m²

Headboard, Wide, Movable, 6.5 m²

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

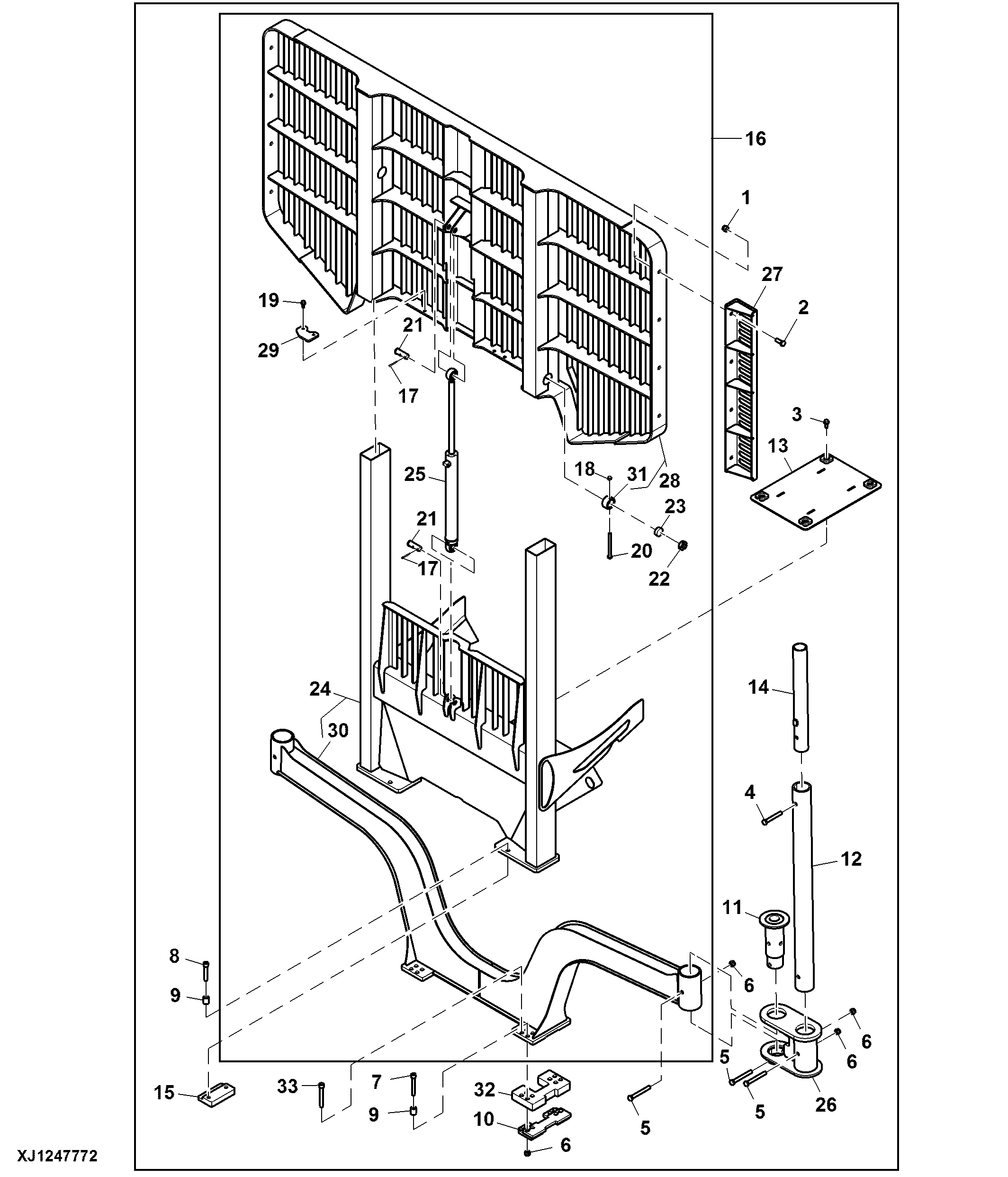

Headboard, Wide, Movable, 6.5 m²

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7609	8	Lock Nut	M16
2	19M9461	8	Cap Screw	M16 X 40
3	19M9571	4	Screw	M12 X 30
4	19M9605	2	Cap Screw	M16 X 110
5	19M9607	6	Cap Screw	M16 X 130
6	F003592	16	Lock Nut	-
7	F073029	8	Socket Head Screw	-
8	F073035	4	Socket Head Screw	-
9	F647163	12	Bushing	-
10	F687540	2	Plate	SUB FOR F647717
11	F648757	2	Pivot	-
12	F649933	2	Stake	-
13	F659070	1	Cover	-
14	F671217	2	Extension	-
15	F674663	2	Plate	-
16	F680973	1	Headboard	NLA; ORDER F698494
16	F698494	1	Headboard	See DTAC Solution 111894 COMPONENT ON SEPARATE PAGE LF
17	11M7111	2	Cotter Pin	6.300 X 40 mm
18	14M7165	4	Lock Nut	M6
19	19M10261	4	Screw	M10 X 25
20	19M9623	4	Cap Screw	M6 X 70
21	F032585	2	Pin	-
22	F600216	4	Cover	-
23	F600218	4	Pin Fastener	-
24	F680974	1	Headboard	NLA; ORDER F698495
24	F698495	1	Headboard	LF
25	F681349	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
26	F681008	2	Arm	-
27	F682304	2	Cover	-
28	F680975	1	Headboard	NLA; ORDER F699278
28	F699278	1	Headboard	LF
29	F671113	2	Plate	-
30	F683566	1	Gate	-
31	F600214	4	Tube	-
32	F693982	2	Plate	USE WITH 28.5" Tires
33	F074760	8	Screw	USE WITH 28.5" Tires
