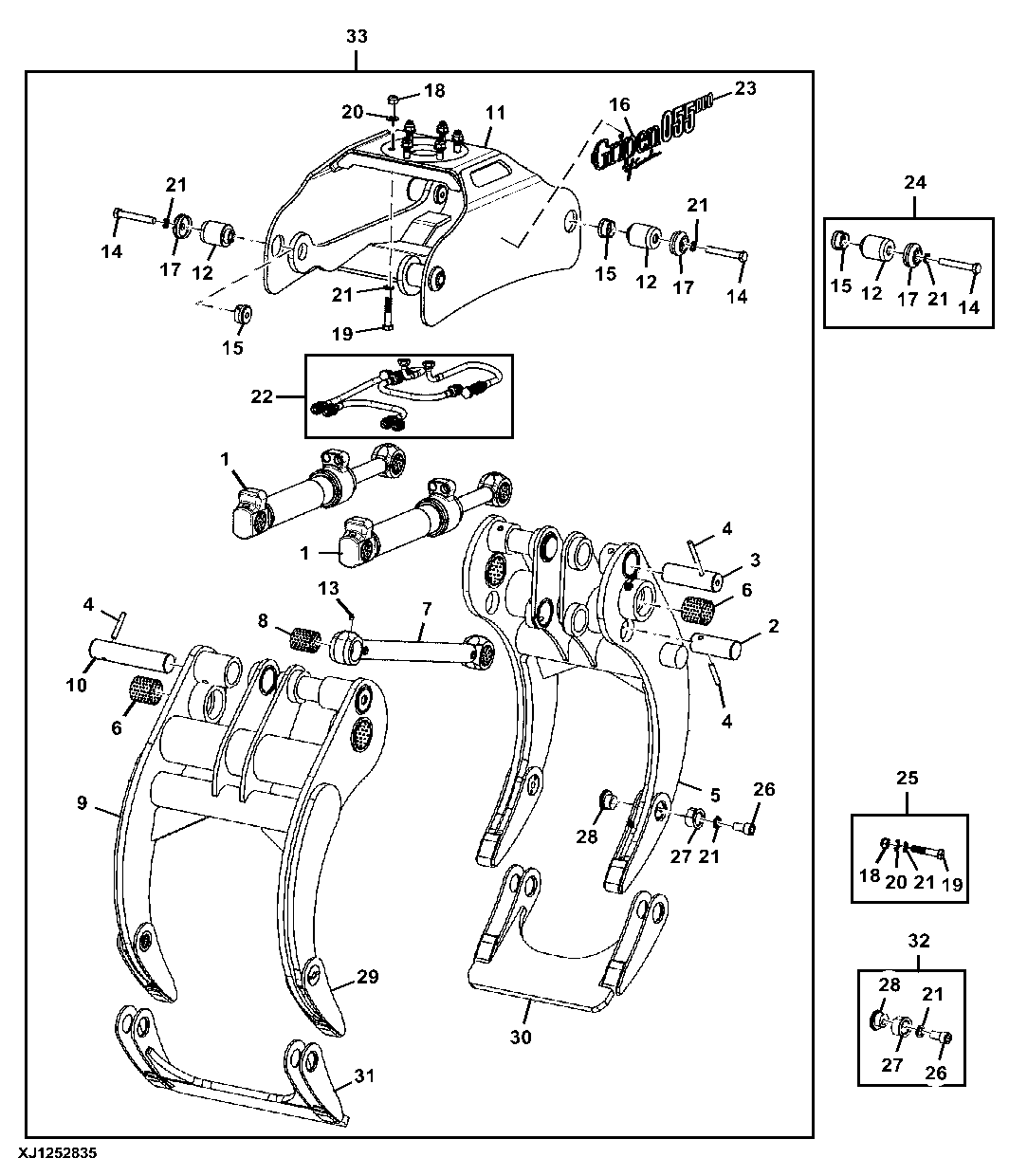

Grapple, HSP Gripen 055DUO

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F690189	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F690212	1	Shaft	-
3	F690215	2	Shaft	-
4	F690222	5	Spring Pin	-
5	F700809	1	Jaw	Inner Side
6	F690223	4	Bushing	-
7	F690209	1	Rod	-
8	F690224	2	Bushing	-
9	F700825	1	Jaw	Outer Side
10	F690217	2	Shaft	-
11	F700848	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F690220	4	Washer	-
16	F700876	2	Sign	HSP Gripen 055
17	F690221	4	Washer	-
18	F700924	6	Lock Nut	-
19	19M8632	6	Cap Screw	M16 X 75
20	F700858	6	Washer	-
21	F005012	6	Lock Washer	-
22	F700829	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
23	F700870	2	Sign	DUO
24	F690218	1	Shaft Kit	-
25	F700882	1	Hardware Kit	-
26	19M9512	4	Screw	M16 X 30
27	F700891	4	Socket	-
28	F700892	4	Socket	-
29	F700893	4	Spike	-
30	F700852	1	Insert	Inner Side
31	F700853	1	Insert	Outer Side
32	F700883	1	Grapple Kit	-
33	F690152	1	Grapple	-
