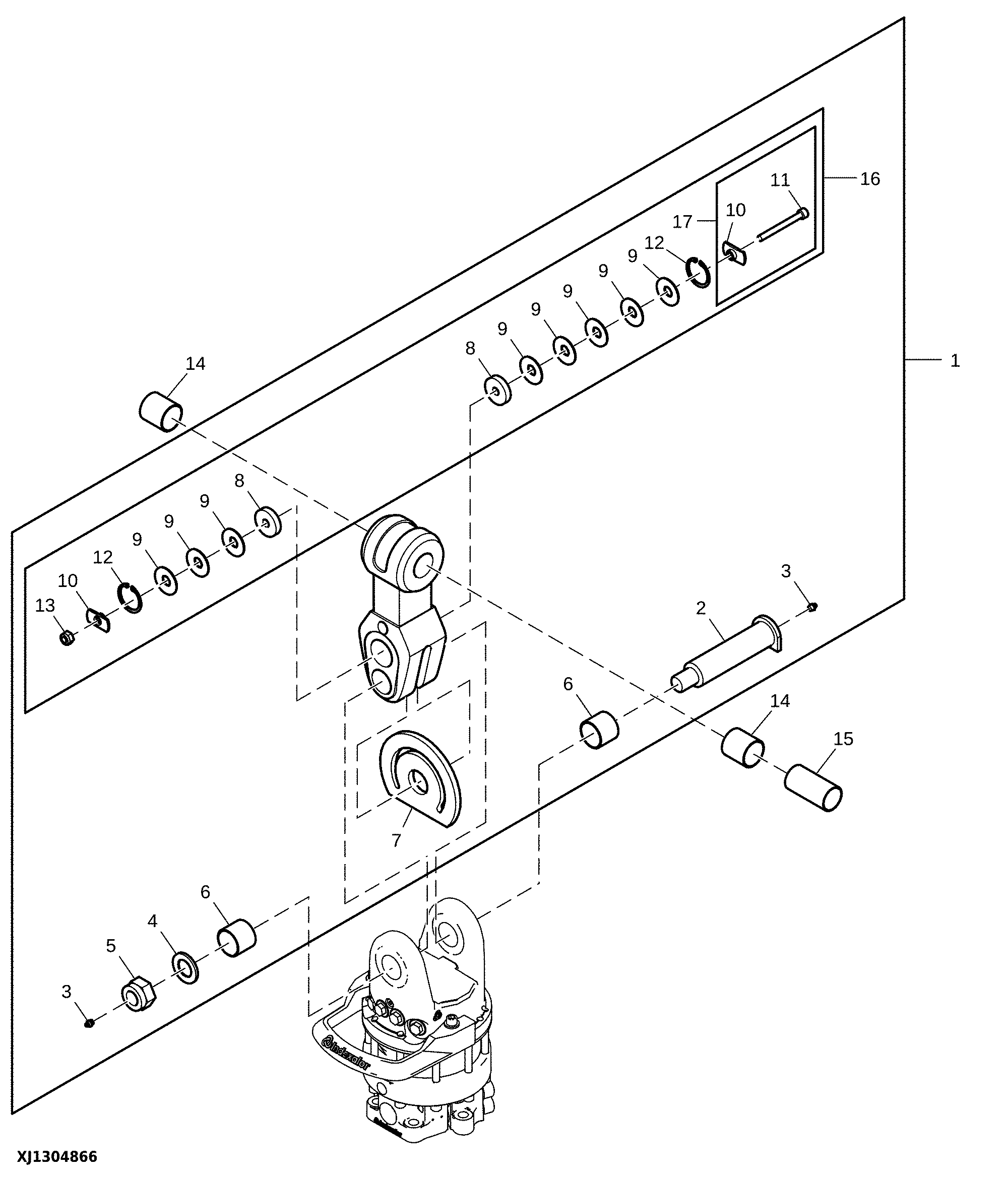

Components, Grapple Link W/ Brake (Indexator)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F059117	1	Link	100 mm, Steel
1	F058742	1	Link	80 mm, Casting
2	F005625	1	PIN	-
3	58M7015	3	Lubrication Fitting	-
4	F013014	1	Washer	-
5	F005615	1	Lock Nut	-
6	F066812	2	Bushing	SUB FOR F058758
7	F058740	1	Brake Disk	-
8	F052872	2	Lining	-
9	F054844	8	Disk Spring	-
10	F058746	2	Nut	-
11	F058741	1	Cap Screw	-
12	F008452	2	Snap Ring	-
13	F693234	1	Lock Nut	-
14	F010668	2	Bearing	OD = 45 mm, Use W/ F058742
14	F010872	2	BEARING BUSHING	OD = 45 mm, Use W/ F059117
15	F022118	1	Bushing	OD = 40 mm
15	F022119	1	Bushing	OD = 35 mm
15	F007742	1	Sleeve	OD = 30 mm
15	F022120	1	Bushing	OD = 25 mm
16	F058743	1	Brake Disk	-
17	F693233	1	Bolt Kit	INCLUDES F058746

Components, Grapple Link W/ Brake (Indexator)
