Открытый узел

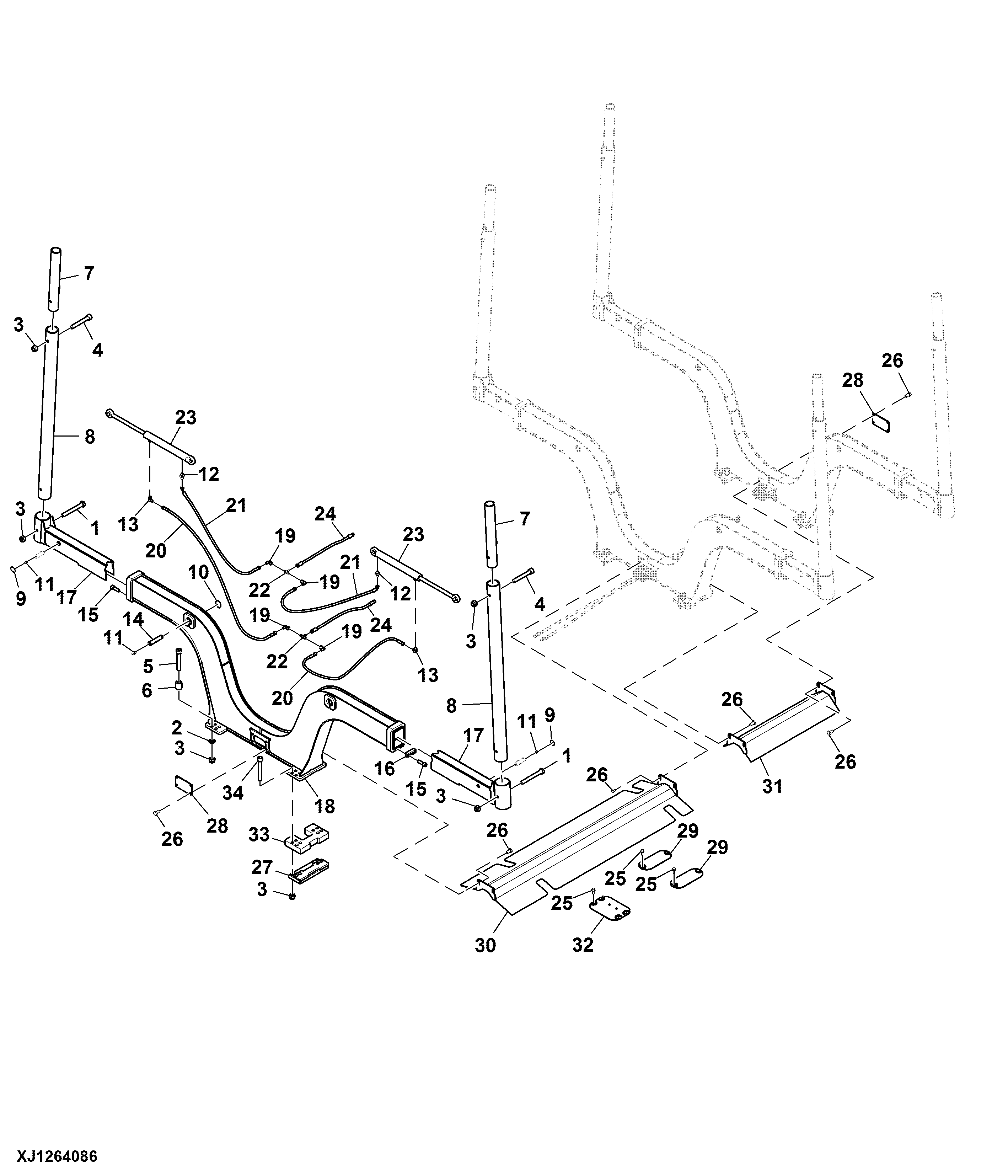

Bunk Assy, VLS

Bunk Assy, VLS

Bunk Assy, VLS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Bunk Assy, VLS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9607	2	Cap Screw	M16 X 130
2	24M7497	8	Washer	17 X 30 X 3 mm
3	F003592	12	Lock Nut	-
4	19M9605	1	Cap Screw	M16 X 110
5	F073034	8	Socket Head Screw	-
6	F647163	8	Bushing	-
7	F649865	2	Extension	-
8	F649933	2	Stake	-
9	40M1855	2	Snap Ring	-
10	40M7195	2	Snap Ring	-
11	58M5575	4	Lubrication Fitting	-
12	F005057	2	Fitting	-
13	F024599	2	Elbow Fitting	-
14	F619981	2	Cotter Pin	-
15	19M8448	8	Screw	M12 X 35
16	F619979	2	Stop	-
17	F636462	2	Bunk	-
18	F651743	1	Bunk	-
19	F022417	4	Elbow Fitting	-
20	F054362	2	Hydraulic Hose	-
21	F070631	2	Hydraulic Hose	-
22	F022422	2	T-CONNECTION	-
23	F619983	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
24	F072589	2	Hydraulic Hose	-
25	19M9568	8	Screw	M8 X 20
26	19M9570	1	Screw	M12 X 25
27	F647717	2	Plate	-
28	F624337	2	Plate	-
29	F656691	2	Cover	-
30	F693418	1	Cover	-
31	F661113	1	Cover	-
32	F662070	1	Cover	-
33	F693982	2	Plate	USE WITH 28.5" Tires
34	F074760	8	Screw	USE WITH 28.5" Tires
