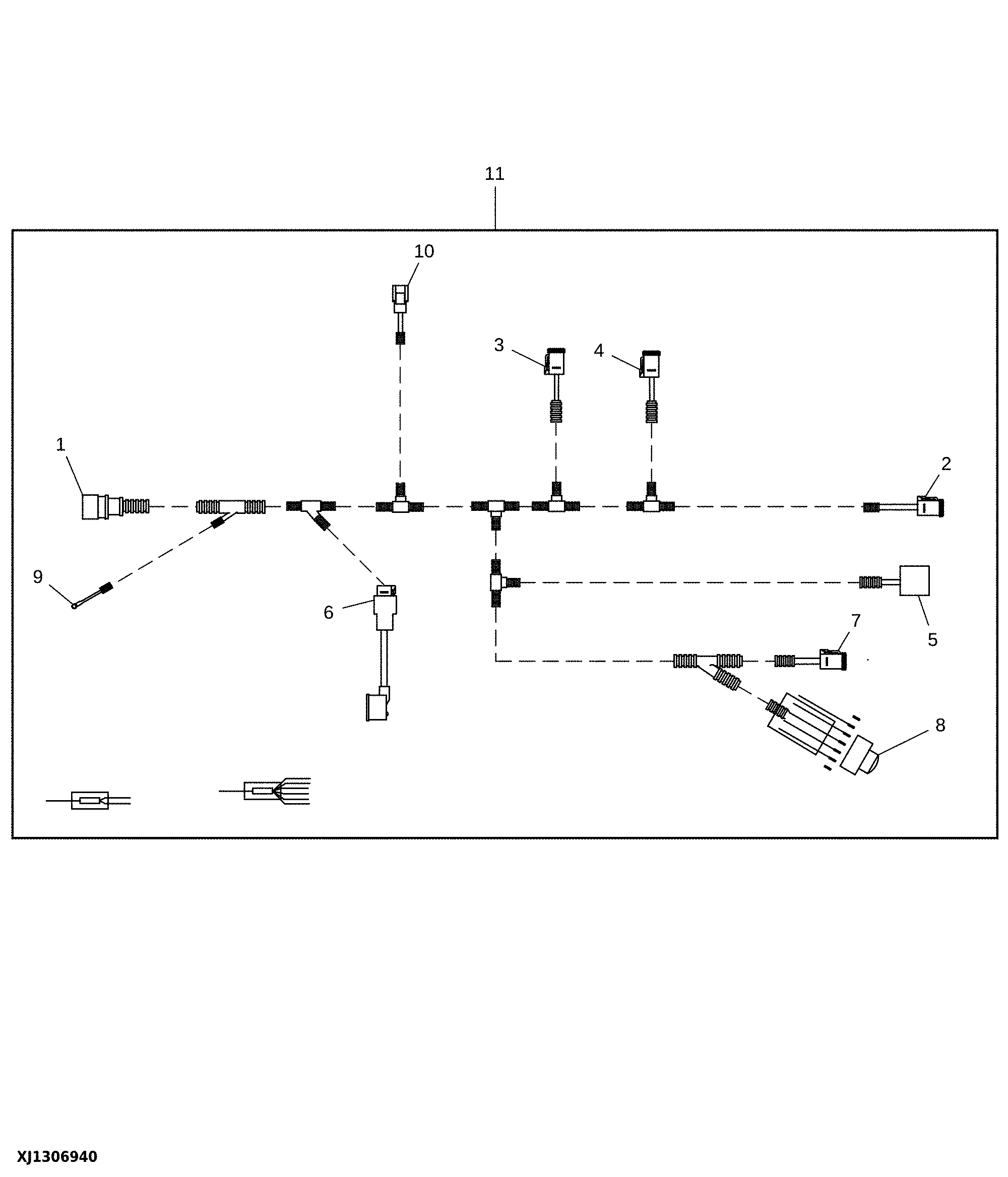

Wiring Harness, Fuel Tank

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	57M7542	1	Elec. Connector Terminal	-
1	R78065	1	Elec. Connector Terminal	-
1	57M8794	1	Elec. Connector Housing	XF12
2	F059788	1	Electrical Connector Assy	B9
2	57M7675	1	Electrical Connector Assy	SUB FOR F056931
2	57M7542	1	Elec. Connector Terminal	-
3	F059558	1	Electrical Connector Assy	X31
3	57M7618	1	Electrical Connector Assy	SUB FOR F053704
3	R78065	1	Elec. Connector Terminal	-
4	57M10207	1	Elec. Connector Housing	X28
4	57M7679	1	Elec. Connector Terminal	SUB FOR F053689
4	57M7542	1	Elec. Connector Terminal	-
4	R78065	1	Elec. Connector Terminal	-
5	F017866	1	Electrical Connector Assy	X65SUB FOR F034842
5	57M7041	2	Elec. Connector Terminal	SUB FOR F008088
6	F632746	1	Wiring Harness	Work Brake Valve Harness Components On Separate Page, X57
6	F056844	1	Electrical Connector Assy	-
6	57M7620	1	Electrical Connector Assy	SUB FOR F052688
6	57M7542	1	Elec. Connector Terminal	-
7	F056844	1	Electrical Connector Assy	E50
7	57M7620	1	Electrical Connector Assy	SUB FOR F052688
7	57M7542	1	Elec. Connector Terminal	-
8	F005320	1	Socket	X1
9	57M8819	1	Elec. Connector Terminal	GND8
10	57M7678	1	Elec. Connector Terminal	X1B
10	57M7541	6	Elec. Connector Terminal	-
11	F673661	1	Wiring Harness	Fuel Tank Harness
