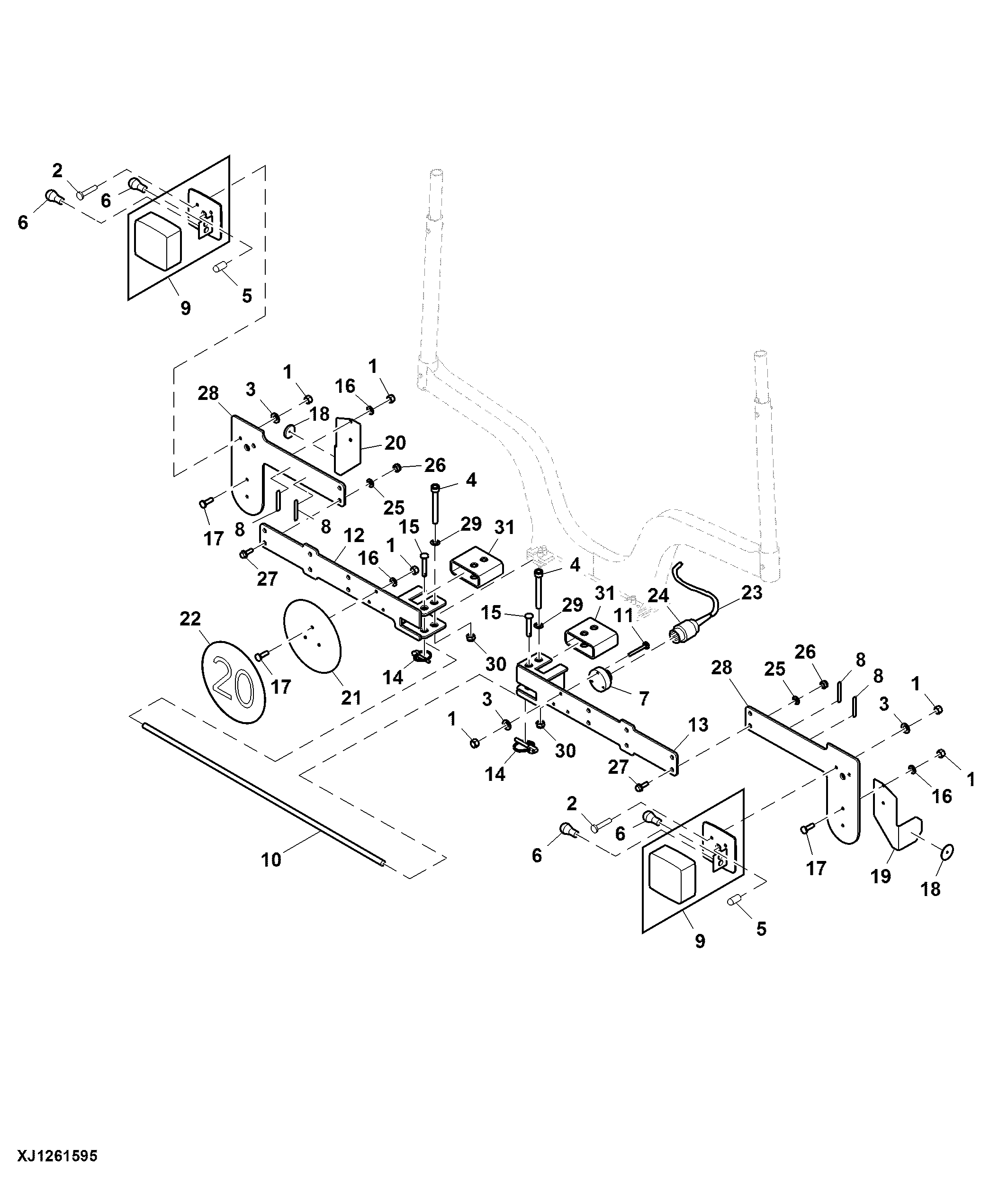

Rear Signal Lights (Germany Only)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7640	22	Lock Nut	M5
2	21M7547	10	Screw	M5 X 25
3	24M7502	7	Washer	5.300 X 10 X 1 mm
4	F073034	2	Socket Head Screw	-
5	F005273	2	Bulb	24V, 10W
6	57M7022	4	Bulb	24V, 21W
7	F005320	1	Socket	-
8	F005334	4	Tie Band	SUB FOR F076866
9	F005400	2	Lamp	-
10	F683567	1	Wiring Harness	Rear Driving Lights Wiring Harness, SUB FOR F024937; COMPONENTS ON SEPARATE PAGE
11	F028430	3	Screw	-
12	F658489	1	Bracket	-
13	F658490	1	Bracket	-
14	99M7144	2	Quick Lock Pin	-
15	F640343	2	Pin	-
16	24M7503	25	Washer	5.300 X 15 X 1 mm
17	21M7545	7	Screw	M5 X 16
18	F008176	2	Reflector	-
19	F011680	1	Plate	-
20	F011679	1	Plate	-
21	F011671	1	Plate	-
22	F011666	3	Sign	-
23	F005780	1	Wiring Harness	Rear Lights Wiring Harness, INCLUDES (2) F005321 AND (14) F005250
23	F005250	14	CONNECTOR	-
24	F005321	2	Elec. Connector Terminal	-
25	24M7509	4	Washer	8.400 X 16 X 1.600 mm
26	14M7166	4	Lock Nut	M8
27	19M9569	4	Screw	M8 X 25
28	F658488	2	Plate	-
29	24M7497	2	Washer	17 X 30 X 3 mm
30	14M7609	2	Lock Nut	M16
31	F658152	2	Structural Tube	Without Load Spaces
