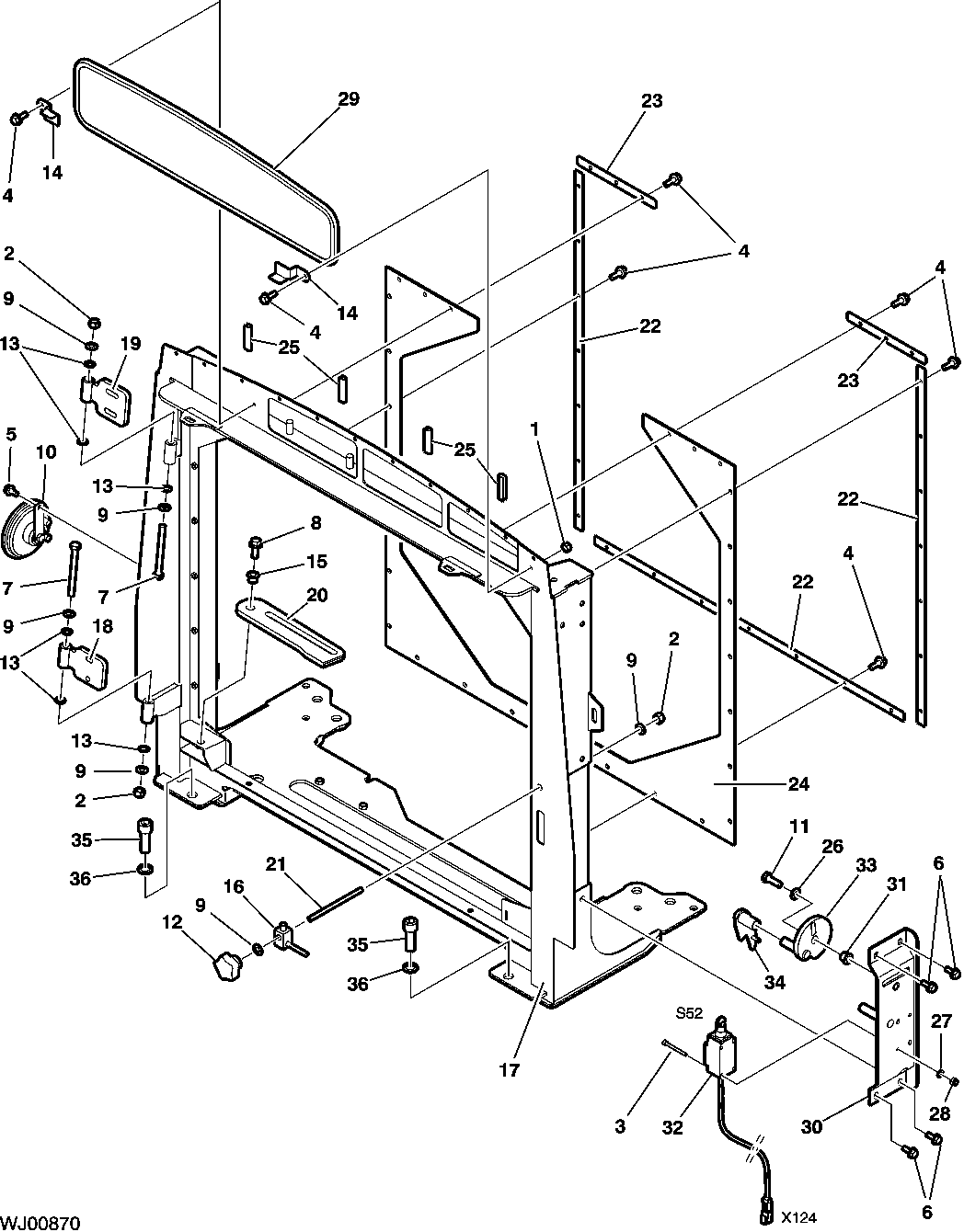

Oil Cooler and Radiator Bracket ( - 001321)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7165	1	Lock Nut	M6
2	14M7610	3	Lock Nut	M10
3	19M9482	4	Screw	M5 X 50
4	19M9443	29	Screw	M6 X 16
5	19M9567	1	Screw	M8 X 16
6	19M9568	4	Screw	M8 X 20
7	19M9577	2	Cap Screw	M10 X 100
8	19M9698	1	Screw	M10 X 25
9	24M7488	6	Washer	10.500 X 20 X 2 mm
10	F005312	1	Horn	-
11	19M9640	1	Cap Screw	M10 X 30
12	F070039	1	Knob	-
13	F071010	6	Shim	-
14	F625554	1	Plate	-
15	F638486	1	Bushing	-
16	F638516	1	Adapter Fitting	-
17	F638524	1	Frame	-
18	F638569	1	Hinge	-
19	F638570	1	Hinge	-
20	F638577	1	Plate	-
21	F638635	1	Stud	-
22	F638680	3	Plate	-
23	F638681	2	Plate	-
24	F638682	1	Plate	-
25	F639072	4	Weatherstrip	LGTH = 50 mm
26	24M7488	1	Washer	10.500 X 20 X 2 mm
27	24M7502	4	Washer	5.300 X 10 X 1 mm
28	F003585	4	LOCK NUT	-
29	F654312	1	Grate	-
30	F636158	1	Cover	-
31	F638486	1	Bushing	-
32	F640466	1	Wiring Harness	-
33	F640711	1	Lock	-
34	F647096	1	Lock	-
35	19M9513	2	Screw	M16 X 35
36	F005012	2	Lock Washer	-

Oil Cooler and Radiator Bracket ( - 001321)
