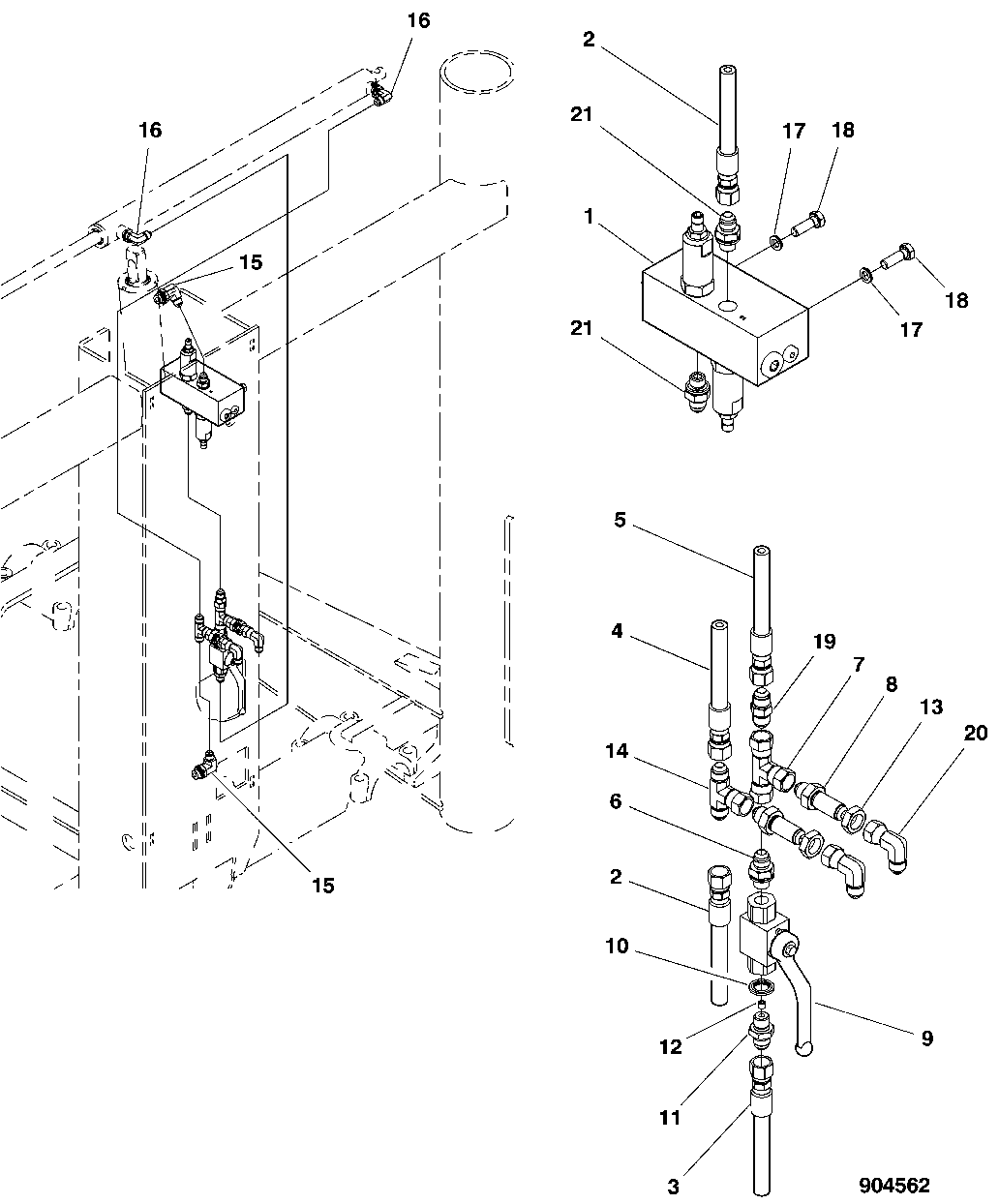

Headboard Valve Hydraulic Lines (ALS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F065650	1	Manifold	Components on Separate Page
2	F046793	2	HOSE-ASSY	Fabricate
3	F065664	1	Hydraulic Hose	Fabricate
4	F065662	1	Hydraulic Hose	L= 1850 mm, Fabricate
5	F052883	1	Hydraulic Hose	L= 600 mm
6	F069904	1	Fitting	-
7	F075411	1	Tee Fitting	-
8	F024601	2	Fitting	-
9	F065704	1	Valve	-
10	F005164	1	SEAL RING	-
11	F065649	1	Fitting	-
12	F433702	1	Orifice	-
13	F075410	2	Nut	-
14	F005076	1	Tee Fitting	-
15	F024402	2	Elbow Fitting	-
16	F024599	2	Elbow Fitting	-
17	F008262	2	Lock Washer	-
18	19M9683	2	Cap Screw	M8 X 25
19	F023014	1	Fitting	-
20	F022417	2	Elbow Fitting	-
21	F071442	2	Fitting	-

Headboard Valve Hydraulic Lines (ALS)

Нет текстового описания
