Открытый узел

Bunk Assembly, VLS

Bunk Assembly, VLS

Bunk Assembly, VLS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

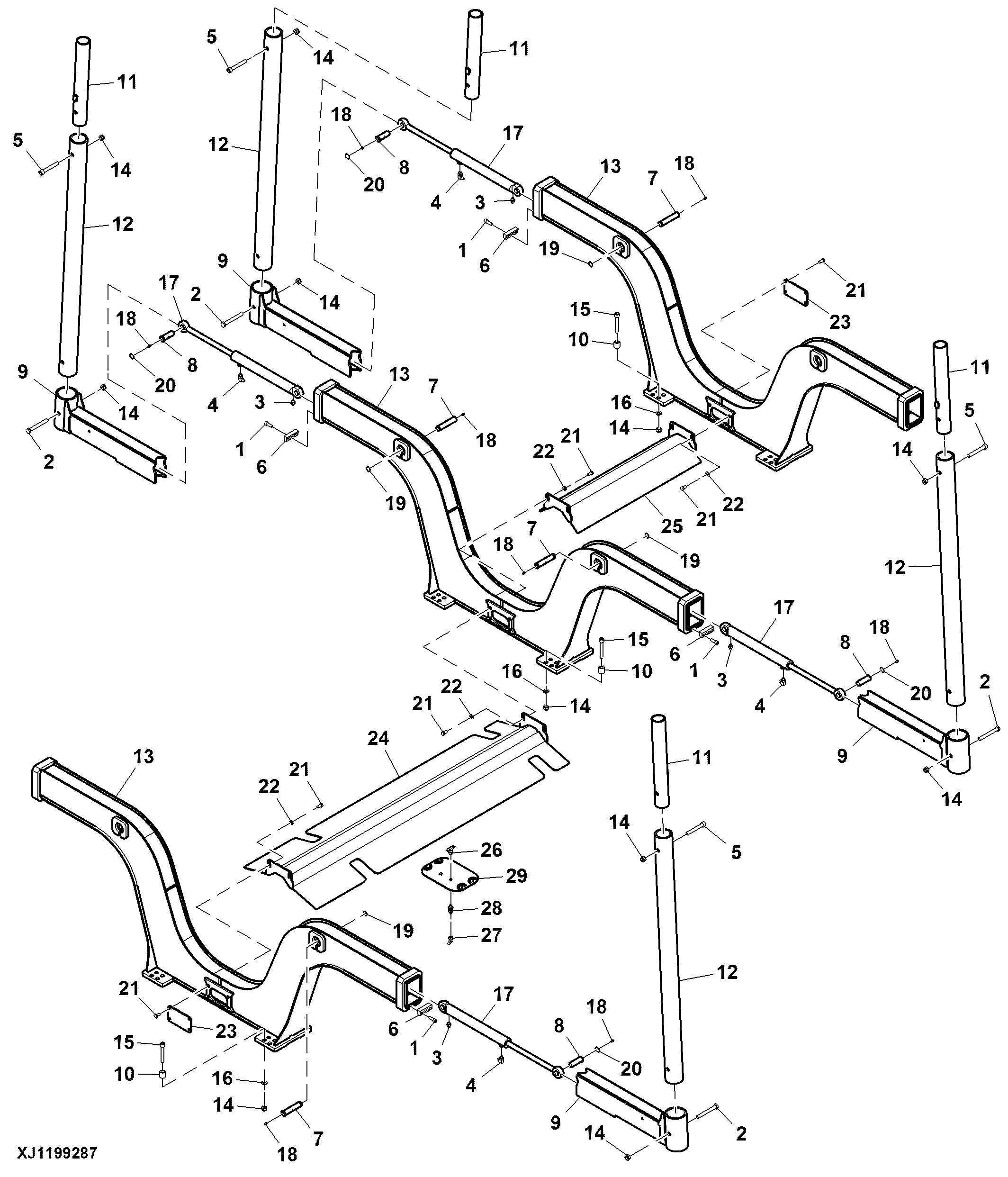

Bunk Assembly, VLS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8448	24	Screw	M12 X 35
2	19M9607	6	Cap Screw	M16 X 130
3	F005057	6	Fitting	-
4	F024599	6	Elbow Fitting	-
5	F073029	6	Socket Head Screw	-
6	F619979	6	Stop	-
7	F619981	6	Cotter Pin	-
8	F619984	6	Cotter Pin	-
9	F636462	6	Bunk	-
10	F647163	24	Bushing	-
11	F649865	6	Extension	-
12	F649933	6	Stake	-
13	F651743	3	Bunk	-
14	F003592	36	Lock Nut	-
15	F073034	24	Socket Head Screw	-
16	24M7437	24	Lock Washer	6.500 X 35 X 3 mm
17	F619983	6	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
18	58M5575	12	Lubrication Fitting	-
19	40M7195	6	Snap Ring	-
20	40M1855	6	Snap Ring	-
21	19M9646	16	Cap Screw	M12 X 20
22	24M7491	8	Washer	13 X 24 X 2.500 mm
23	F624337	2	Plate	-
24	F661107	1	Cover	-
25	F661113	1	Cover	-
26	F005076	2	Tee Fitting	-
27	F013594	2	Elbow Fitting	-
28	F024601	2	Fitting	-
29	F662070	1	Cover	-
