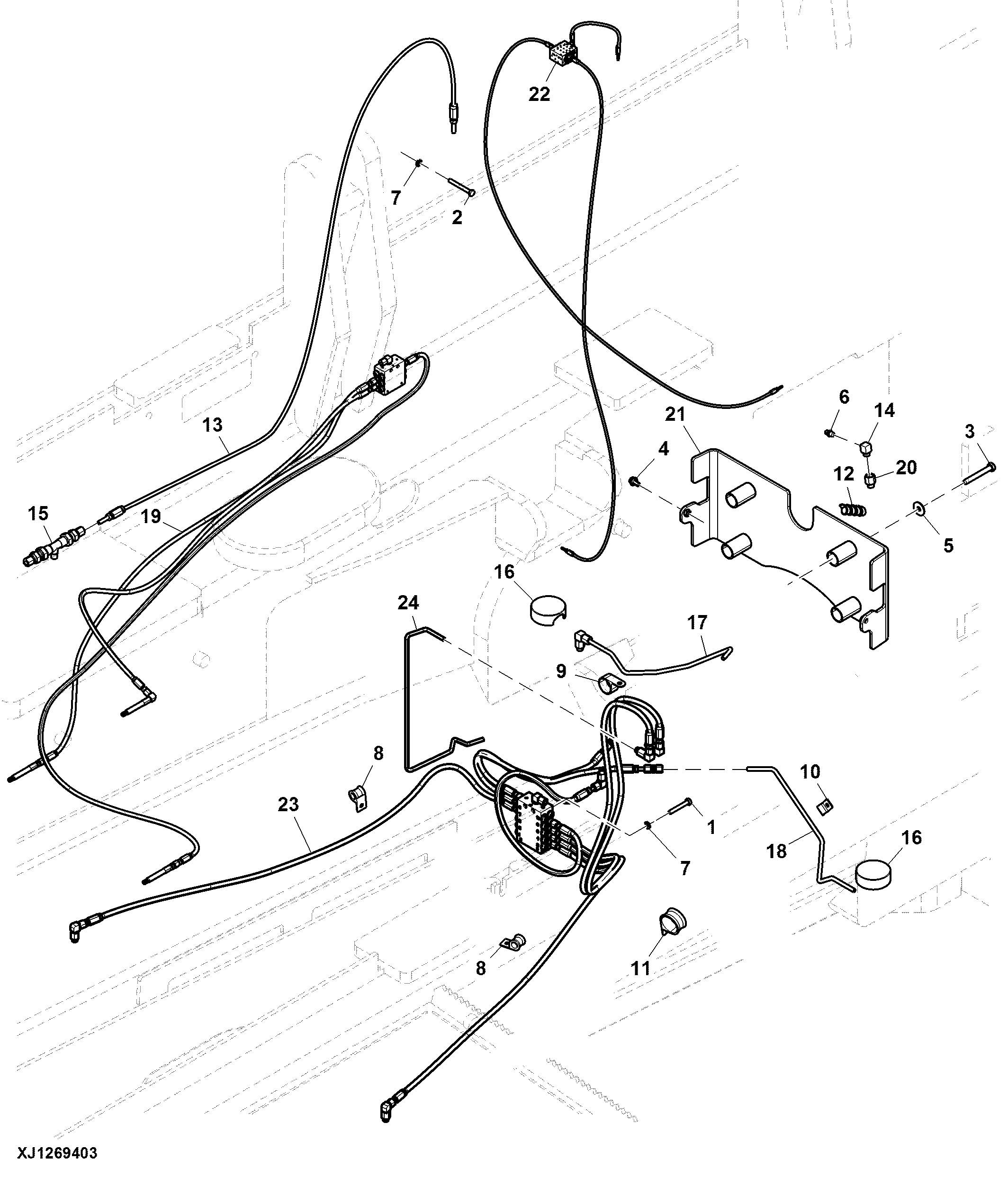

Automatic Lubrication System ( - 001691)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9619	4	Cap Screw	M6 X 40
2	19M9621	2	Cap Screw	M6 X 50
3	19M9631	4	Cap Screw	M8 X 60
4	19M9566	11	Screw	M6 X 12
5	24M7508	4	Washer	8.400 X 24 X 2 mm
6	58M5574	1	Lubrication Fitting	-
7	F003345	6	Spring Washer	-
8	F015016	3	Hose Clamp	-
9	F017094	3	Hose Support	-
10	F027046	4	Clip	-
11	F041349	1	Hose Support	-
12	F072275	1	Hose Guard	-
13	F073339	1	Lubricating Sys Component	-
14	F073463	1	Adapter Fitting	-
15	F073522	1	Fitting	-
16	F649130	2	Tube	-
17	F649233	1	Pipe	-
18	F649234	1	Pipe	-
19	F683058	1	Lubricating Sys Component	LF SSV 6/3 COMPONENTS ON SEPARATE PAGE
20	F687754	1	Spacer	-
21	F694153	1	Cover	-
22	F072263	1	Lubricating Sys Component	LF SSVD 6/3-K COMPONENTS ON SEPARATE PAGE
23	F072264	1	Lubricating Sys Component	COMPONENTS ON SEPARATE PAGE
24	F649235	1	Pipe	-

Automatic Lubrication System ( - 001691)
