Mounting / Wiring Harness, Main Switch Box ( - 001675)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7624	2	Nut	M8
2	19M9567	6	Screw	M8 X 16
3	19M9568	5	Screw	M8 X 20
4	14M7601	5	Flange Nut	M8
5	Z45954	1	Cover	-
6	F651014	1	Bracket	-
7	F651015	1	Bracket	-
8	F652144	1	Plate	-
9	19M9443	2	Screw	M6 X 16
10	19M9448	1	Screw	M10 X 20
11	F678607	1	Wiring Harness	COMPONENTS ON SEPARATE PAGE
12	19M9668	2	Cap Screw	M5 X 12
13	19M9719	2	Screw	M5 X 12
14	57M12805	1	Elec. Connector Accessory	-
15	57M7120	5	Fuse	-
16	57M7121	2	Fuse	-
17	F065193	1	Electronic Control Unit	-
18	57M8801	1	Fuse	-
19	99M7065	1	Fuse	-
20	F004422	1	Hose Support	-
21	F004423	1	Hose Clamp	-
22	F005289	1	Relay	-
23	F005373	1	Switch	Hood Actuator Switch
24	F010909	1	Switch	-
25	F010967	1	Hose Support	-
26	F015013	6	Electrical Connector Assy	-
27	F020122	1	Switch	Engine Compartment Light Switch
28	F023505	1	Fuse Box	-
29	F024637	2	Screw	-
30	F024652	2	Cover	-
31	F030372	1	Plate	-
32	F041324	2	Fuse Holder	-
33	F041325	1	Bracket	-
34	F041326	2	Cover	-
35	F061535	1	Safety Sign	-
36	F072675	1	Fuse Holder	-
37	F072709	1	Hose Support	-
38	F636118	1	Bracket	-
39	F638539	1	Wiring Harness	COMPONENTS ON SEPARATE PAGE
40	F020122	1	Switch	Front Carriage Service Light Switch

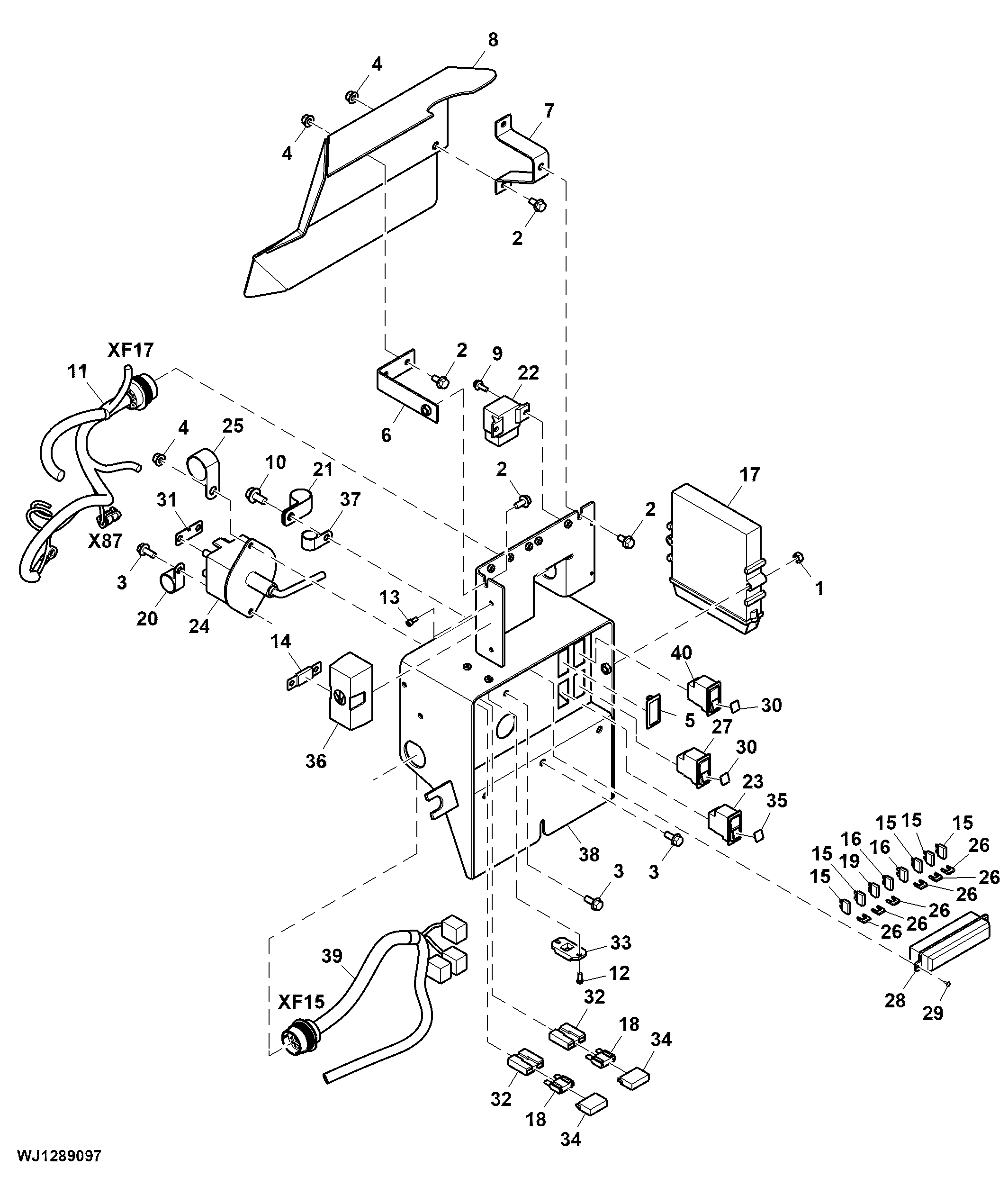

Mounting / Wiring Harness, Main Switch Box ( - 001675)
