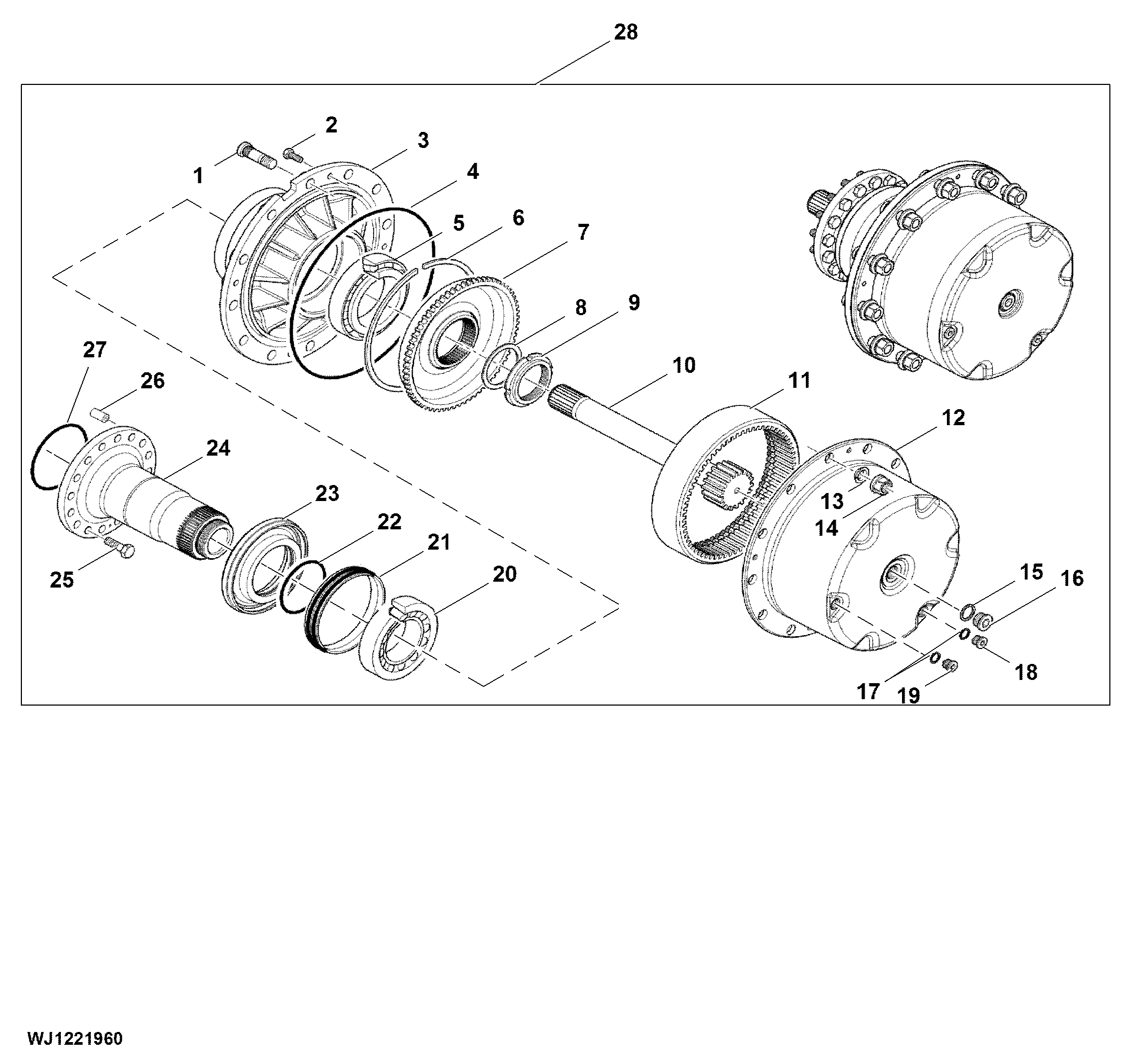

Wheel End, Rear Axle, LOK 217 (001509 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F009360	12	Wheel Bolt	-
2	19M8011	4	Cap Screw	M12 X 30
3	F065888	1	Housing	-
4	F011082	1	O-Ring	-
5	F055306	1	Tapered Roller Bearing	-
6	F011086	1	Snap Ring	-
7	F690413	1	Gear	Z = 66
8	F047408	1	Shim	TK = 1.625 mm
8	F047375	1	Shim	TK = 2.5 mm
8	F047412	1	Shim	TK = 2.125 mm
8	F047411	1	Shim	TK = 2.0 mm
8	F047410	1	Shim	TK = 1.875 mm
8	F047407	1	Shim	TK = 1.5 mm
8	F054187	1	Shim	TK = 1.375 mm
8	F047375	1	Shim	-
9	F047376	1	Nut	-
10	F075224	1	Sun Gear	Z = 14
11	F075218	1	Ring Gear	Z = 66
12	F075544	1	Planetary Assembly	COMPONENTS ON SEPARATE PAGE
13	F004736	12	Lock Washer	-
14	14M7490	12	Flange Nut	M22
15	F045263	1	Shim Kit	-
15	F009474	1	Shim	TK = 0.5 mm
16	F009387	1	Plug	-
17	F009463	2	Seal	-
18	F009439	1	Plug	-
19	F009498	1	Plug	-
20	F070836	1	Bearing	-
21	F047290	1	Seal	-
22	F047372	1	O-Ring	-
23	F047374	1	Ring	-
24	F047378	1	Hub	-
25	F049368	16	Self-Locking Screw	-
26	F009473	2	Cotter Pin	-
27	F004716	1	O-Ring	-
28	F075217	1	Planetary Assembly	Wheel End, Complete

Wheel End, Rear Axle, LOK 217 (001509 - )

Нет текстового описания
