Открытый узел

Hydraulic Hoses, Steering Cylinder

Hydraulic Hoses, Steering Cylinder

Hydraulic Hoses, Steering Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

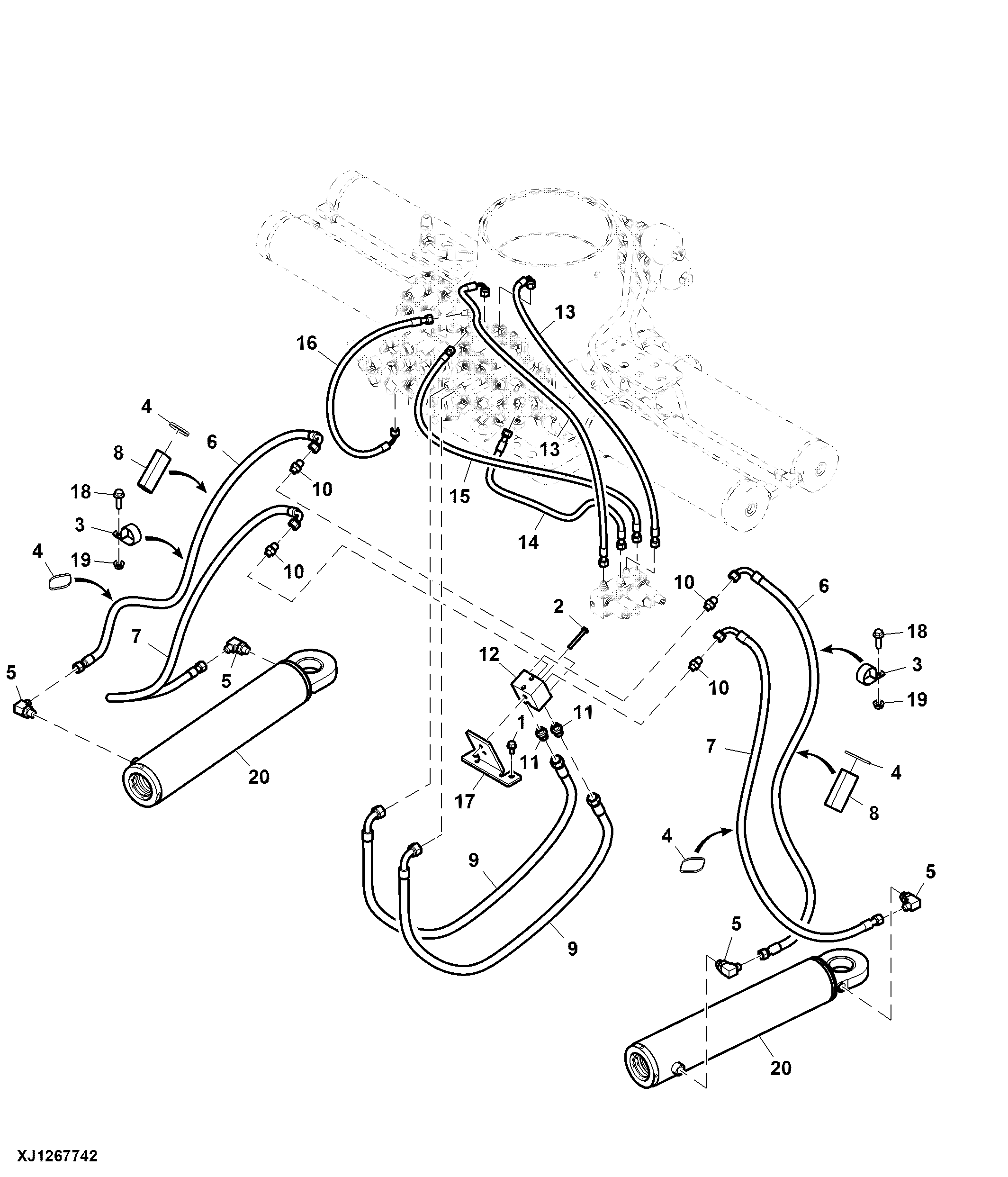

Hydraulic Hoses, Steering Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9448	2	Screw	M10 X 20
2	19M9631	2	Cap Screw	M8 X 60
3	F070747	2	Hose Support	-
4	F005335	4	Tie Band	-
5	F012592	4	Elbow Fitting	-
6	F026900	2	Hydraulic Hose	LGTH = 1200 mm, NLA; ORDER F026902
6	F026902	2	Hydraulic Hose	LGTH = 1300 mm, Fabricate
7	F024332	2	Hydraulic Hose	LGTH = 1400 mm, Fabricate, SUB FOR F026902
8	F051025	2	Hose Guard	-
9	F072586	2	Hydraulic Hose	LGTH = 1300 mm
10	F005060	4	Fitting	-
11	F012534	2	Fitting	-
12	F024179	1	Manifold	-
13	F023039	2	Hydraulic Hose	LGTH = 1100 mm, Fabricate
14	F024309	1	Hydraulic Hose	LGTH = 1200 mm, Fabricate, SUB FOR F025142
15	F041496	1	Hydraulic Hose	LGTH = 700 mm, Fabricate
16	F043537	1	Hydraulic Hose	LGTH = 650 mm, Fabricate
17	F640108	1	Plate	SUB FOR F655316
18	19M9445	2	Screw	M6 X 25
19	14M7600	2	Flange Nut	M6
20	AH228962	2	Hydraulic Cylinder	NLA; ORDER F712436, COMPONENTS ON SEPARATE PAGE
20	F670099	2	Hydraulic Cylinder	NLA; ORDER F712436, COMPONENTS ON SEPARATE PAGE
20	F712436	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
