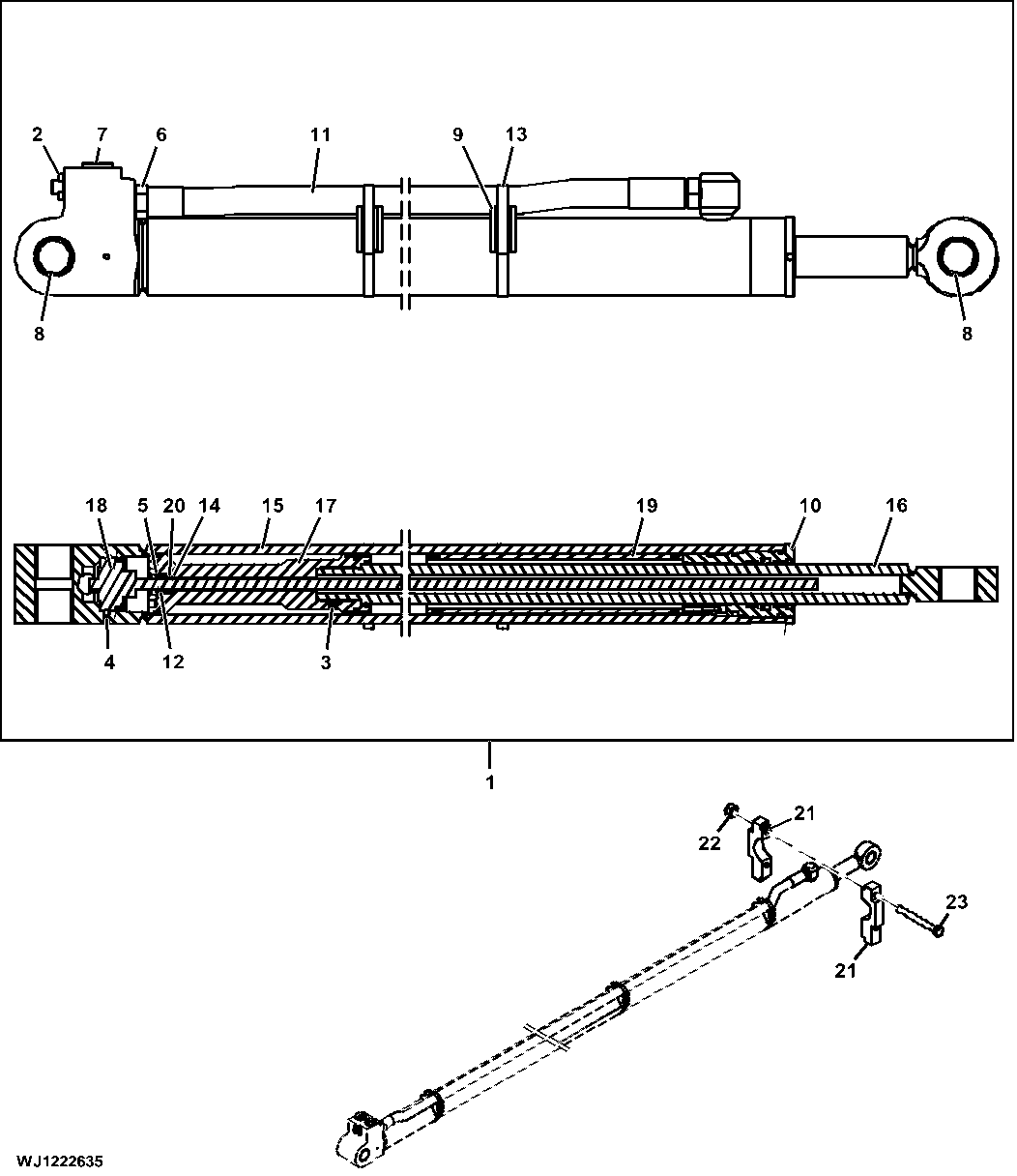

Hydraulic Cylinder Components, Extension Boom, CF885 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F695484	1	Seal Kit	Not Illustrated
1	F693614	1	Hydraulic Cylinder	INCLUDES F695484
2	19M10525	4	Socket Head Screw	M4 X 10
3	22M7194	1	Set Screw	M6 X 8
4	22M7225	1	Set Screw	M5 X 8
5	40M7305	1	Snap Ring	-
6	F005061	2	Fitting	-
7	F005570	2	PLUG	-
8	F010704	3	Sleeve	-
9	F073980	5	Hose Clamp	-
10	F073983	1	Hydr. Cylinder Rod Guide	-
11	F675274	1	Hydraulic Hose	Fabricate Extension Boom Cylinder
12	F676644	1	Magnet	-
13	F676646	5	Clamp	-
14	F677830	1	Spring Washer	-
15	F695445	1	Hydraulic Cylinder Barrel	-
16	F695448	1	Hydraulic Cylinder Rod	-
17	F695449	1	Piston	-
18	F695475	1	Sensor	Cylinder Position Sensor
19	F695482	1	Sleeve	-
20	F695483	1	Spacer	-
21	F671330	2	Support	-
22	14M7610	2	Lock Nut	M10
23	19M9592	2	Cap Screw	M10 X 90

Hydraulic Cylinder Components, Extension Boom, CF885 IBC
