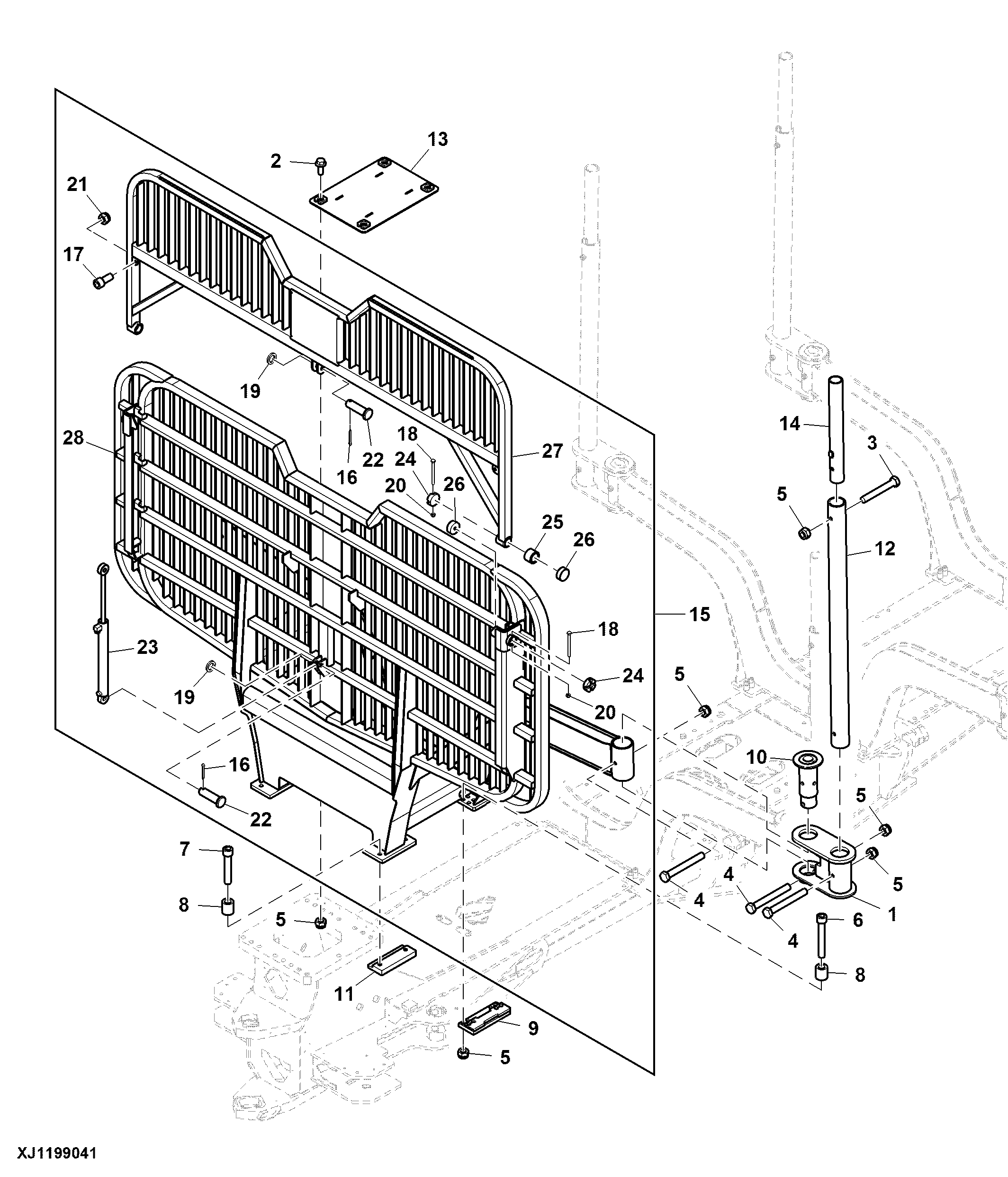

Headboard, Rear Short Frame, 4 to 6 m

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F671230	2	Arm	-
2	19M9571	4	Screw	M12 X 30
3	19M9605	2	Cap Screw	M16 X 110
4	19M9607	6	Cap Screw	M16 X 130
5	F003592	16	Lock Nut	-
6	F073029	8	Socket Head Screw	-
7	F073035	4	Socket Head Screw	-
8	F647163	12	Bushing	-
9	F647717	2	Plate	-
10	F648757	2	Pivot	-
11	F649311	2	Plate	-
12	F649933	2	Stake	-
13	F659070	1	Cover	-
14	F671217	2	Extension	SUB FOR F622666
15	F671219	1	Headboard	LF
16	11M7110	2	Cotter Pin	5 X 32 mm
17	19M9513	2	Screw	M16 X 35
18	19M9623	4	Cap Screw	M6 X 70
19	24M7499	2	Washer	20 X 30 X 4 mm
20	14M7165	4	Lock Nut	M6, SUB FOR F003586
21	14M7609	2	Lock Nut	M16, SUB FOR F003591
22	F003606	2	Pin	-
23	F015290	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
24	F600216	4	Cover	-
25	F600217	2	Sleeve	-
26	F600218	4	Pin Fastener	-
27	F649656	1	Extension	LF, ORDER F706670
27	F706670	1	Extension	-
28	F671231	1	Headboard	LF, ORDER F706669
28	F706669	1	Headboard	LF

Headboard, Rear Short Frame, 4 to 6 m
