Открытый узел

Grapple, HSP Gripen 055V

Grapple, HSP Gripen 055V

Grapple, HSP Gripen 055V

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

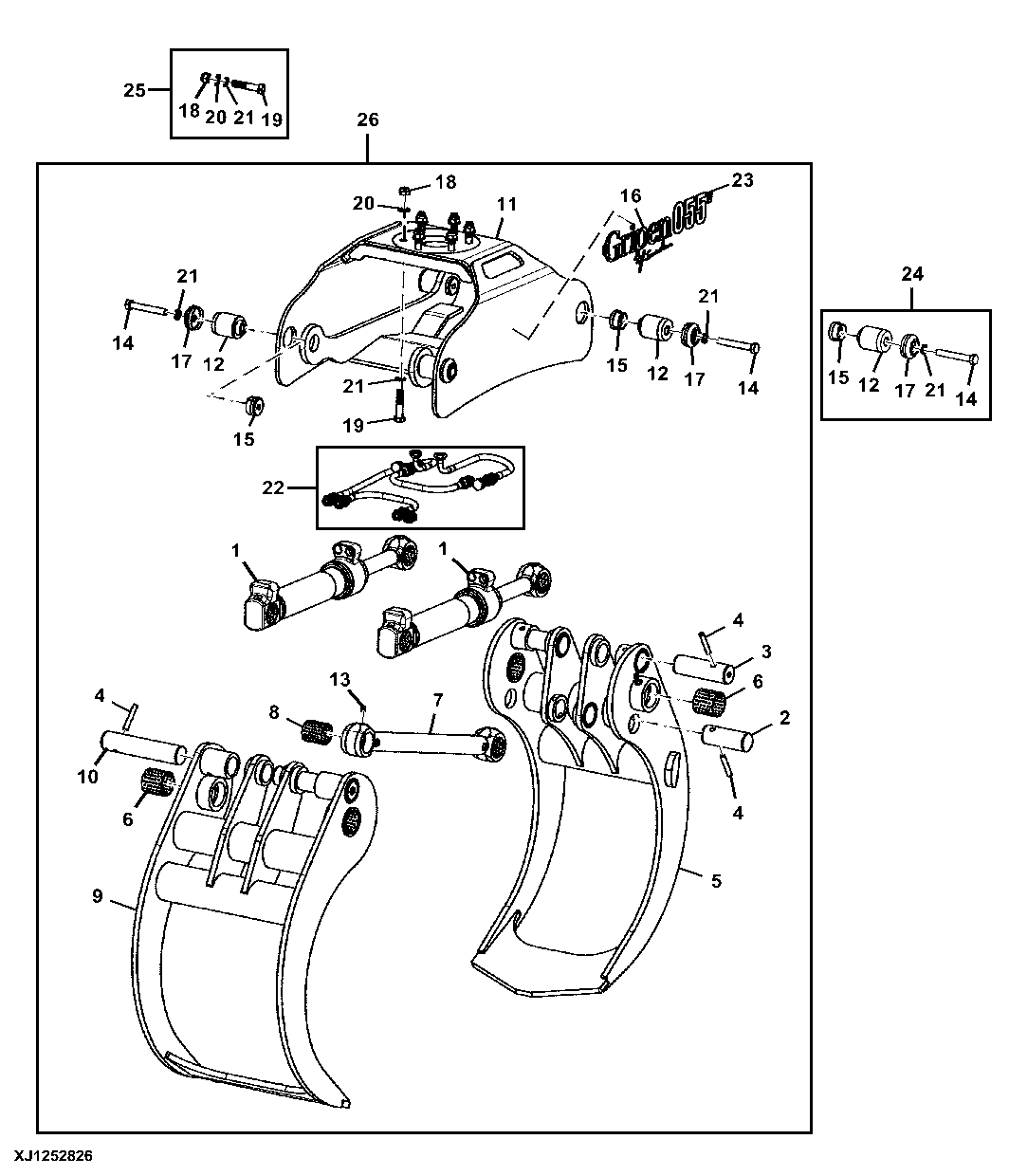

Grapple, HSP Gripen 055V

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F690189	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F690212	1	Shaft	-
3	F690215	2	Shaft	-
4	F690222	5	Spring Pin	-
5	F700805	1	Jaw	Inner Side
6	F690223	4	Bushing	-
7	F690209	1	Rod	-
8	F690224	2	Bushing	-
9	F700821	1	Jaw	Outer Side
10	F690217	2	Shaft	-
11	F700848	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F690220	4	Washer	-
16	F700876	2	Sign	HSP Gripen 055
17	F690221	4	Washer	-
18	F700924	6	Lock Nut	-
19	19M8632	6	Cap Screw	M16 X 75
20	F700858	6	Washer	-
21	F005012	6	Lock Washer	-
22	F700829	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
23	F700871	2	Sign	V
24	F690218	1	Shaft Kit	-
25	F700882	1	Hardware Kit	-
26	F701399	1	Grapple	-
