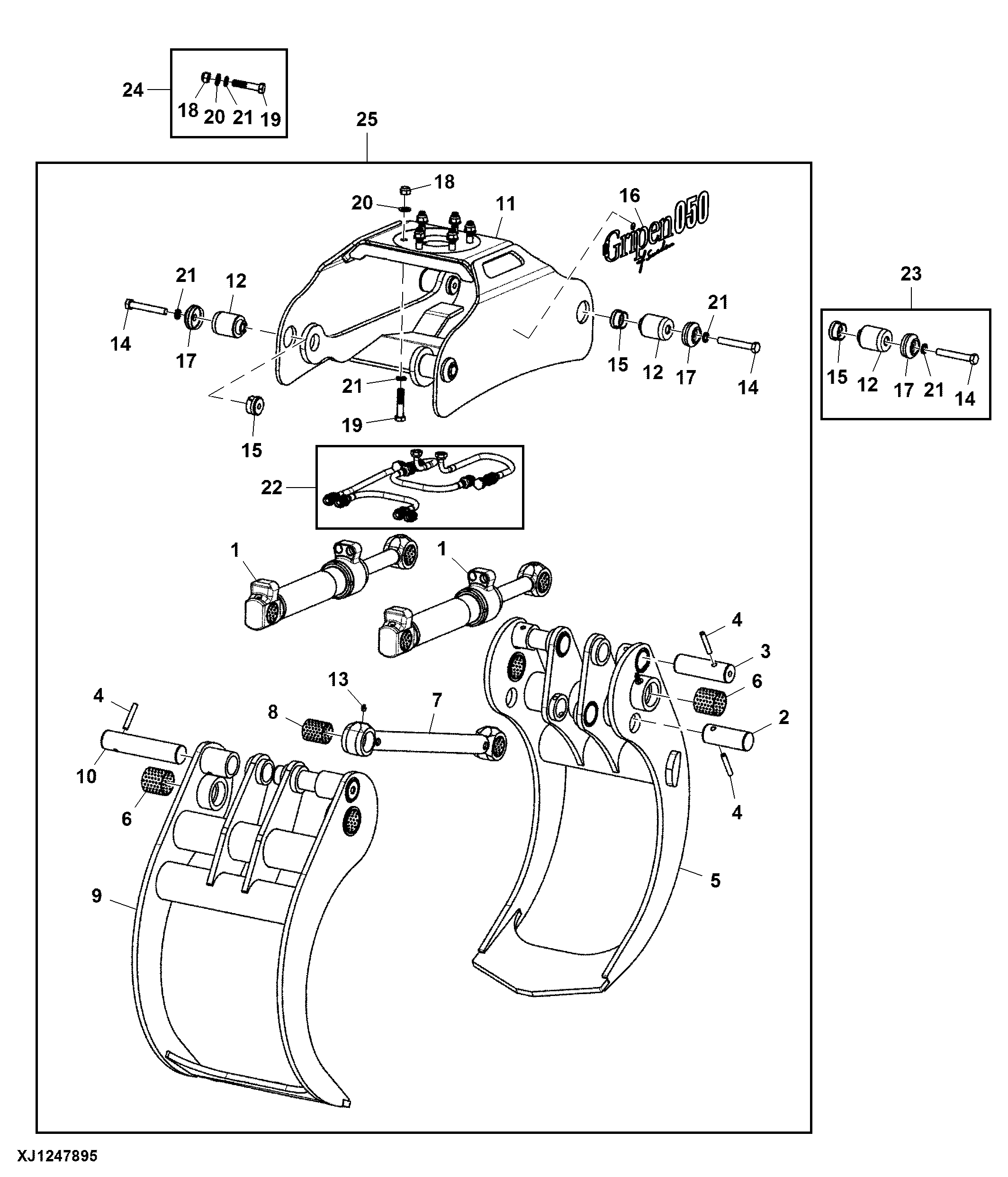

Grapple, HSP Gripen 050

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F700769	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F690212	1	Shaft	-
3	F690215	2	Shaft	-
4	F690222	5	Spring Pin	-
5	F700803	1	Jaw	Inner Side
6	F690223	4	Bushing	-
7	F700887	1	Rod	-
8	F690224	2	Bushing	-
9	F700819	1	Jaw	Outer Side
10	F690217	2	Shaft	-
11	F700846	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F690220	4	Washer	-
16	F700874	2	Sign	HSP Gripen 050
17	F690221	4	Washer	-
18	F700924	6	Lock Nut	-
19	19M8632	6	Cap Screw	M16 X 75
20	F700858	6	Washer	-
21	F005012	6	Lock Washer	-
22	F700829	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
23	F690218	1	Shaft Kit	-
24	F700882	1	Hardware Kit	-
25	F690153	1	Grapple	-
