Components, Hydraulic Cylinder, Main Boom, CF8 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F676151	1	Seal Kit	Not Illustrated
1	F680863	1	Hydraulic Cylinder	INCLUDES F676151
2	15M6457	1	Drain Plug	-
3	19M8869	4	Screw	M4 X 8
4	22M7100	1	Set Screw	M8 X 12
5	22M7194	1	Set Screw	M6 X 8
6	22M7229	1	Set Screw	M5 X 12
7	F071302	1	Cylinder Head	-
8	F071862	1	Ball	-
9	F071867	1	Ball	-
10	F680927	1	Sensor	-
11	F687613	1	Spacer	-
12	F687614	1	Magnet	-
13	F687615	1	Snap Ring	-
14	F687619	1	Spring Washer	-
15	F687620	1	Spacer	-
16	F688395	1	Hydraulic Cylinder Barrel	-
17	58M7015	2	Lubrication Fitting	-
18	F018870	2	Bushing	-
19	F688396	1	Hydraulic Cylinder Rod	-
20	58M5575	1	Lubrication Fitting	-
21	F003173	1	Bearing	-
22	F688397	1	Piston	-

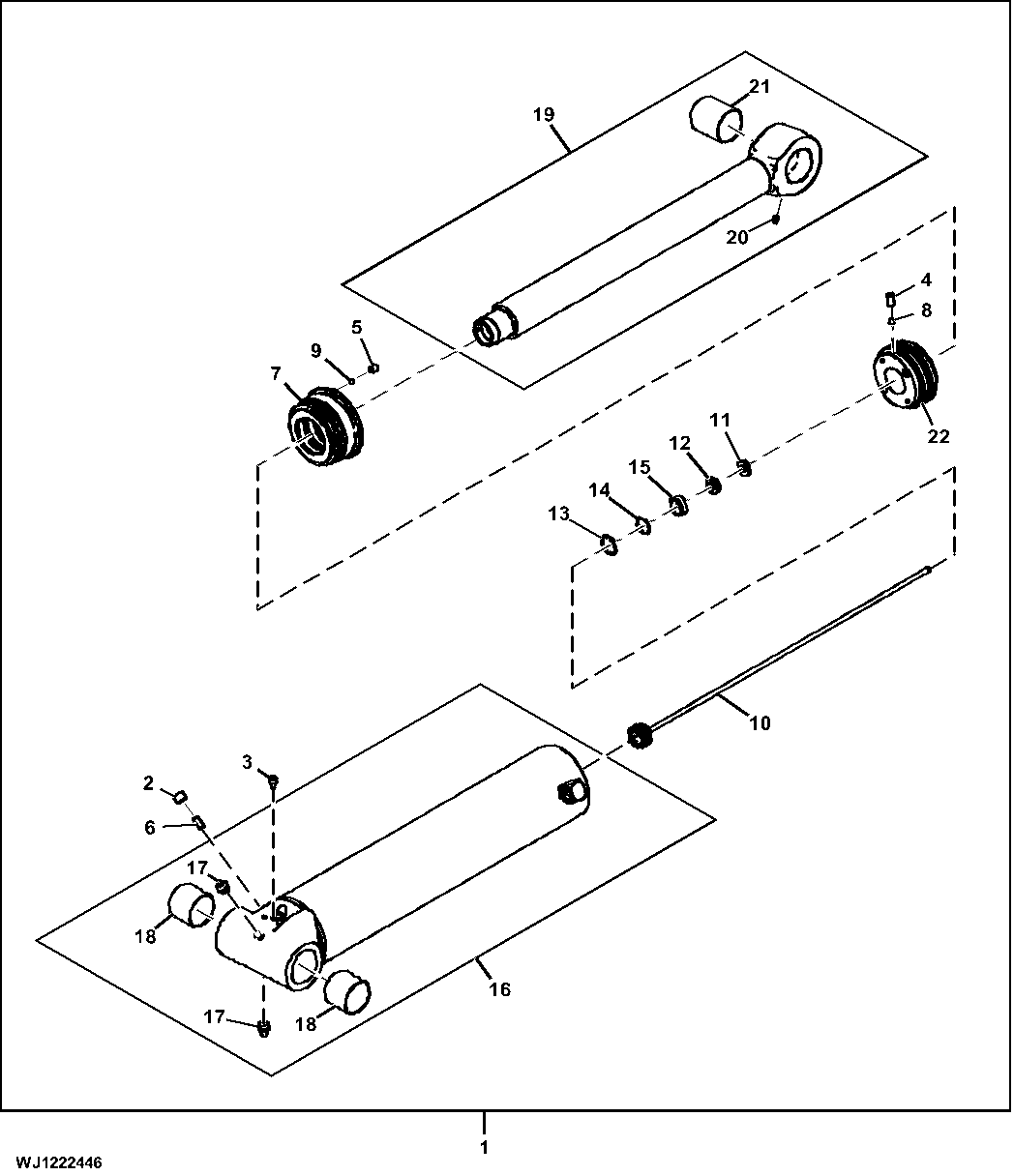

Components, Hydraulic Cylinder, Main Boom, CF8 IBC
