Bogie Assembly, Rear Axle LOK 162 ( - 001508)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F047282	38	Screw	-
2	F009375	38	Washer	-
3	F010199	2	Seal	-
4	F009473	4	Cotter Pin	-
5	F070787	2	Flange	-
6	F073468	2	Ring	-
7	F044960	2	Ring	-
8	F070834	2	Bearing	-
9	F073566	2	Snap Ring	-
10	F070791	2	Bushing	-
11	F025340	20	Pin	-
12	F670978	4	Cylindrical Roller Bearing	-
13	F075215	2	Spur Gear	Z = 23
14	F070837	2	Ring	-
15	F003373	2	Snap Ring	-
16	F073567	2	Cover	-
17	F075216	2	Pinion Shaft	Z = 19
18	F070789	2	Spur Gear	Z = 34
19	F070788	4	Spur Gear	Z = 29
20	F053043	6	Cap Screw	-
21	F054720	2	Bearing	-
22	F054718	1	Seal	-
23	F070794	1	Cover	-
24	F025159	20	Self-Locking Screw	-
25	F025191	2	Self-Locking Screw	-
26	F075144	1	Dowel Pin	-
27	F073179	4	Cover	-
28	F015955	4	CIRCLIP	-
29	F070838	4	Washer	-
30	F009460	4	O-Ring	-
31	F070803	4	Shaft	-
32	F070835	2	Bearing	-
33	F070801	2	Washer	-
34	F073543	2	Bolt	-
35	F072664	4	Bearing	-
36	F077016	1	Spur Gear	Z = 21 / 14
37	F025324	1	Bolt	-
38	F054485	4	Self-Locking Screw	-
39	F025168	4	Washer	-
40	F070795	1	Housing	-
41	F009465	4	Sealing Ring	-
42	F009438	2	Plug	-
43	F070796	2	Cover	-
44	F004742	8	Pin	-
45	F010163	2	Plug	-
46	F047301	1	Seal	-
47	F719373	1	Ring Gear	Z = 66
48	F035794	2	Dowel Pin	-
49	F434622	20	Screw	-
50	F075214	2	Housing	LF

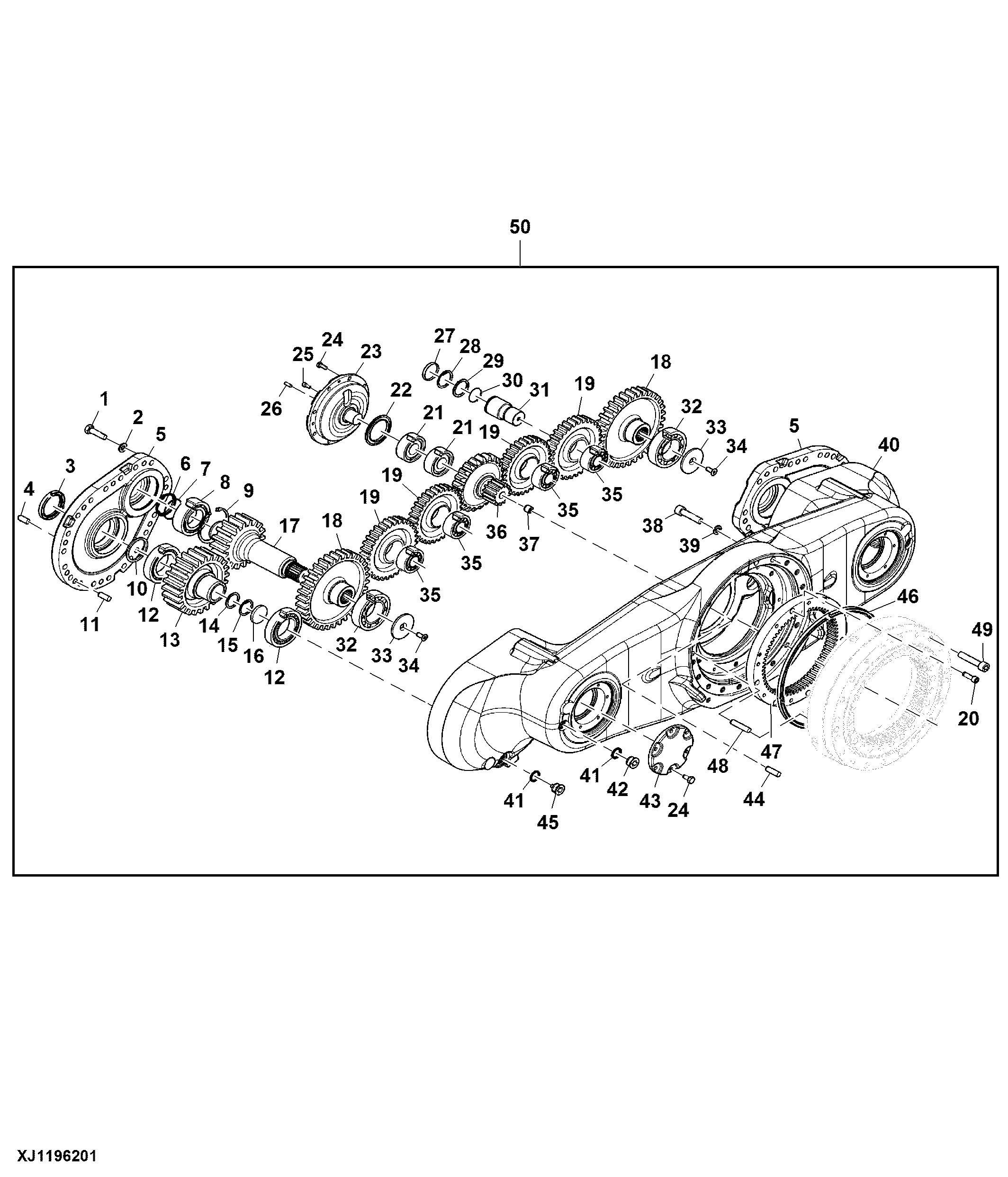

Bogie Assembly, Rear Axle LOK 162 ( - 001508)
