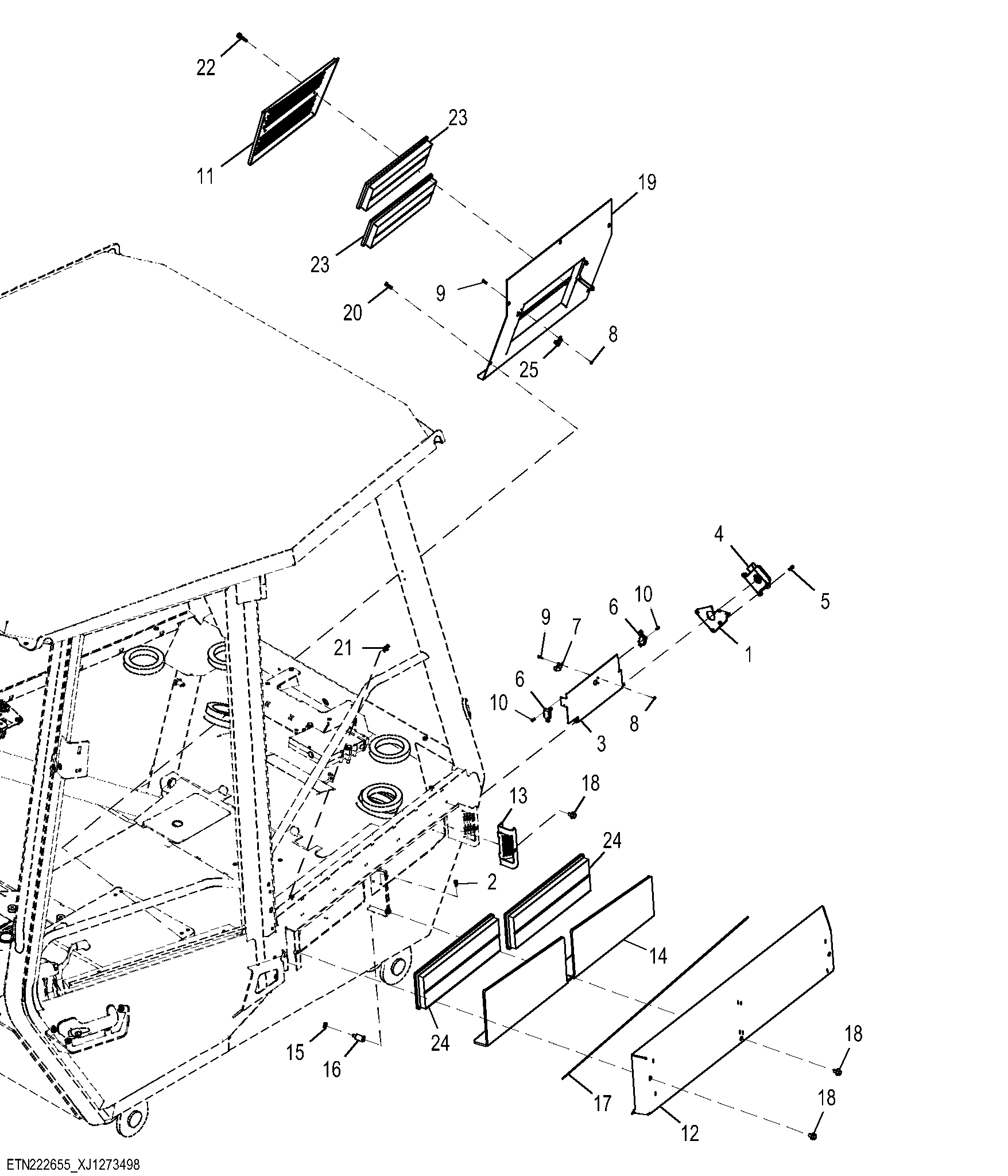

Air Intake and Air Recirculation (001762 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F697240	1	Bracket	-
2	19M9477	2	Screw	M5 X 10
3	F702732	1	Plate	-
4	F681470	1	Actuator	-
5	19M9472	3	Screw	M4 X 16
6	F681466	2	Switch	-
7	F681462	1	Sensor	Sonde
8	F003583	4	LOCK NUT	-
9	F702735	4	Bolt	-
10	16M7121	4	Rivet	3.200 mm
11	F699842	1	Grille	-
12	F699522	1	Cover	-
13	F699523	1	Cover	-
14	F699738	1	Insulator	-
15	24M7509	1	Washer	8.400 X 16 X 1.600 mm
16	F699524	1	Adapter	-
17	F699740	1	Insulator	-
18	19M9446	4	Screw	M8 X 12
19	F681469	1	Bracket	-
20	21M7546	5	Screw	M5 X 20
21	F681468	5	Clip	-
22	19M9445	2	Screw	M6 X 25
23	RE195491	2	Air Filter	-
24	RE198488	2	Air Filter	-
25	F683264	2	Sensor	HVAC

Air Intake and Air Recirculation (001762 - )

Нет текстового описания
