Открытый узел

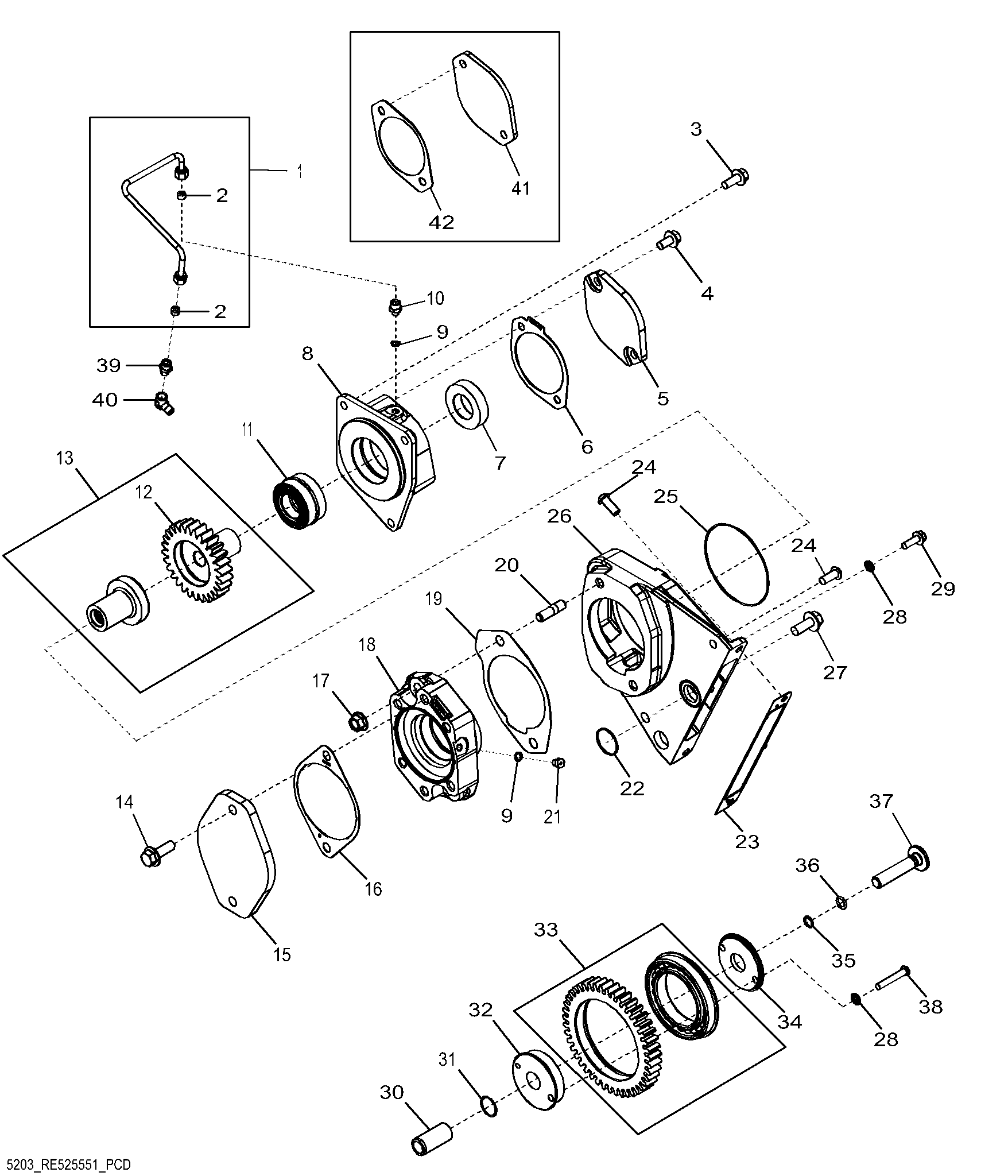

5203 Auxiliary Drive

5203 Auxiliary Drive

5203 Auxiliary Drive

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

5203 Auxiliary Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE62825	1	Oil Line	-
2	R51936	2	Sealing Washer	-
3	19M7785	3	Screw	M10 X 25, SUB FOR APPL 19M7402
4	19M7784	2	Screw	M10 X 20
5	DZ103934	1	Cover	-
6	DZ104492	1	Gasket	-
7	R112203	1	Bushing	-
8	R520291	1	Housing	-
9	R48693	2	Washer	-
10	R119653	1	Adapter Fitting	-
11	RE22514	1	Cylindrical Roller Bearing	-
12	R112200	1	Gear	Z = 28
13	RE55335	1	Gear	Output
14	19M7790	2	Screw	M12 X 35, SUB FOR APPL 19M7788
15	DZ108890	1	Cover	SUB FOR APPL R520940 OR R85144
16	R522690	1	Gasket	SUB FOR R134465 OR R96934
17	14M7299	2	Flange Nut	M12
18	R520295	1	Housing	MARKED R114310
19	R531534	1	Gasket	SUB FOR APPL R125670
20	42M7069	2	Stud	-
21	0215015	1	Fitting Plug	-
22	T145293	1	O-Ring	ORDER AT159816
22	AT159816	1	Seal Kit	Not Illustrated
23	R524822	1	Gasket	Auxiliary Drive, SUB FOR APPL R519270
24	21M7510	3	Screw	M10 X 25
25	E66413	1	O-Ring	-
26	R520292	1	Housing	-
27	19M7789	1	Screw	M12 X 30
28	R116022	2	Seal	-
29	19M8999	1	Screw	M8 X 25
30	R116408	1	Shaft	Idler Gear
31	T106370	1	O-Ring	-
32	R520285	1	Support	Idler Bearing
33	RE65939	1	Spur Gear	Z = 43, Idler
34	R116401	1	Support	Bearing
35	R68718	1	O-Ring	-
36	R394R	1	O-Ring	-
37	R133900	1	Bolt	-
38	R536148	1	Screw	SUB FOR APPL 21M7473
39	RE502650	1	Fitting	-
40	T12938	1	Elbow Fitting	-
41	R85145	1	Cover	ORDER DZ103934
42	R96935	1	Gasket	ORDER DZ104492
