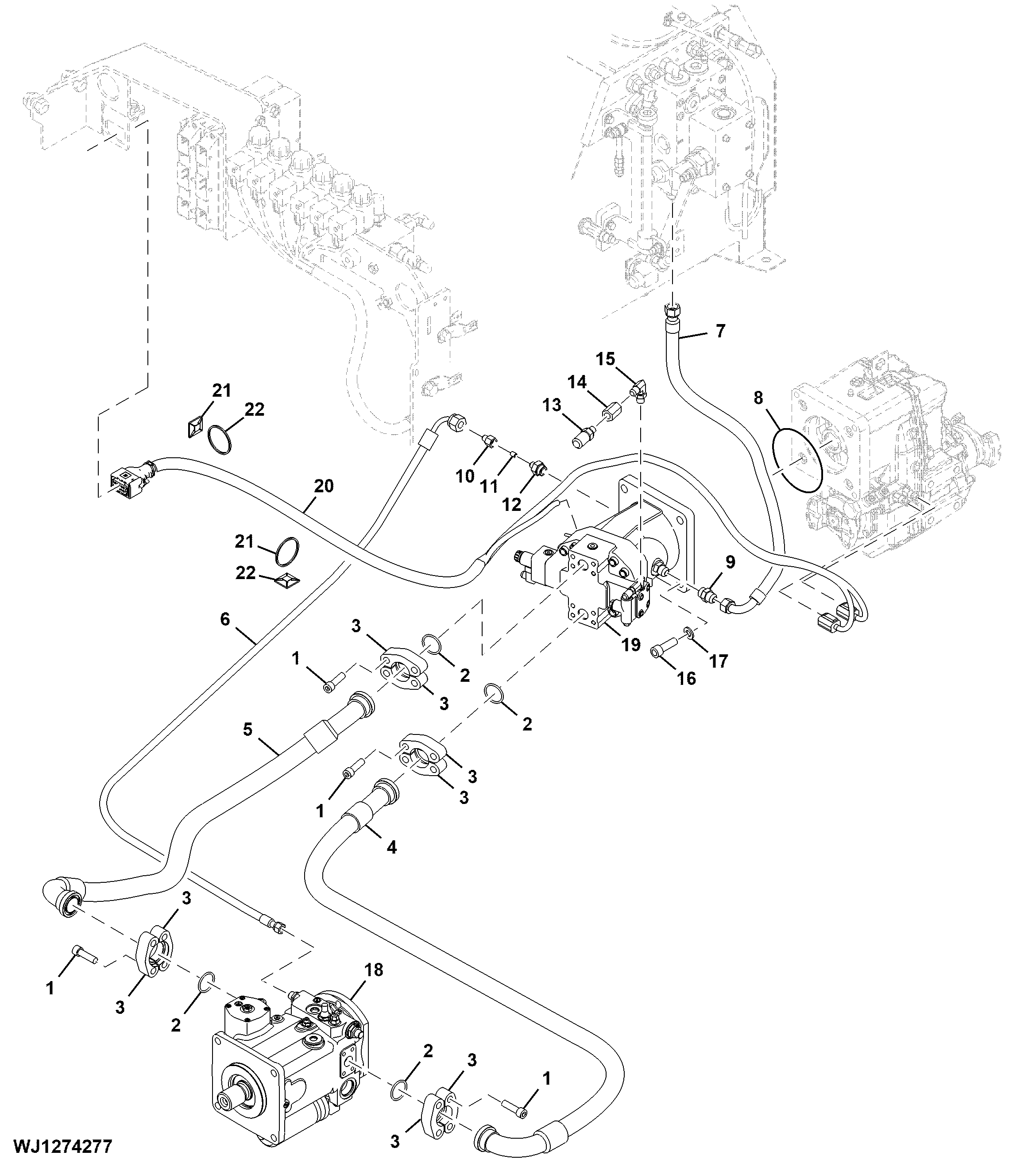

Hydrostatic Drive Hydraulic Hoses (001676 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3929	16	Screw	1/2" X 1-3/4"
2	T78393	4	O-Ring	-
3	F004405	8	Flange	-
4	F074638	1	Hydraulic Hose	LGTH = 1350 mm, Fabricate
5	F075446	1	Hydraulic Hose	LGTH = 1450 mm, Fabricate
6	F024316	1	Hydraulic Hose	LGTH = 2100 mm
7	F056626	1	Hydraulic Hose	LGTH = 1230 mm, Fabricate
8	F056760	1	O-Ring	-
9	F004404	1	NIPPLE	-
10	F040264	1	Fitting	-
11	F013458	1	Orifice	SUB FOR F004626
12	F057112	1	Fitting	-
13	F023426	1	Fitting	-
14	F024364	1	Fitting	-
15	F024670	1	ELBOW NIPPLE	SUB FOR F022414
16	19M9451	4	Screw	M20 X 60
17	24M7500	4	Washer	21 X 37 X 3 mm
18	F678186	1	Hydraulic Pump	NLA; ORDER F704560; SUB FOR F071592
18	F704560	1	Hydraulic Pump	COMPONENTS ON SEPARATE PAGE
19	F671924	1	Hydraulic Motor	COMPONENTS ON SEPARATE PAGE
20	F693725	1	Wiring Harness	COMPONENTS ON SEPARATE PAGE
21	F045003	2	Bracket	-
22	F005334	2	Tie Band	-

Hydrostatic Drive Hydraulic Hoses (001676 - )

Нет текстового описания
