Main Pipings (Boom Cylinder To Control Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8050829	1	Line	(SUB FOR AT200655)
1	8050830	1	Line	(SUB FOR AT200656)
3	4197530	2	Adapter Fitting	(SUB FOR TH109595)
4	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
5	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
7	4190125	2	Clamp	(SUB FOR TH108960)
8	19M7496	2	Cap Screw	M12 X 45
9	12H301	2	Lock Washer	1/2"
11	AT200731	2	Hydraulic Hose	13/16" X 750 mm (29-1/2") X 13/16"
13	4189602	2	Fitting	(SUB FOR TH108350)
14	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
3A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
13A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)

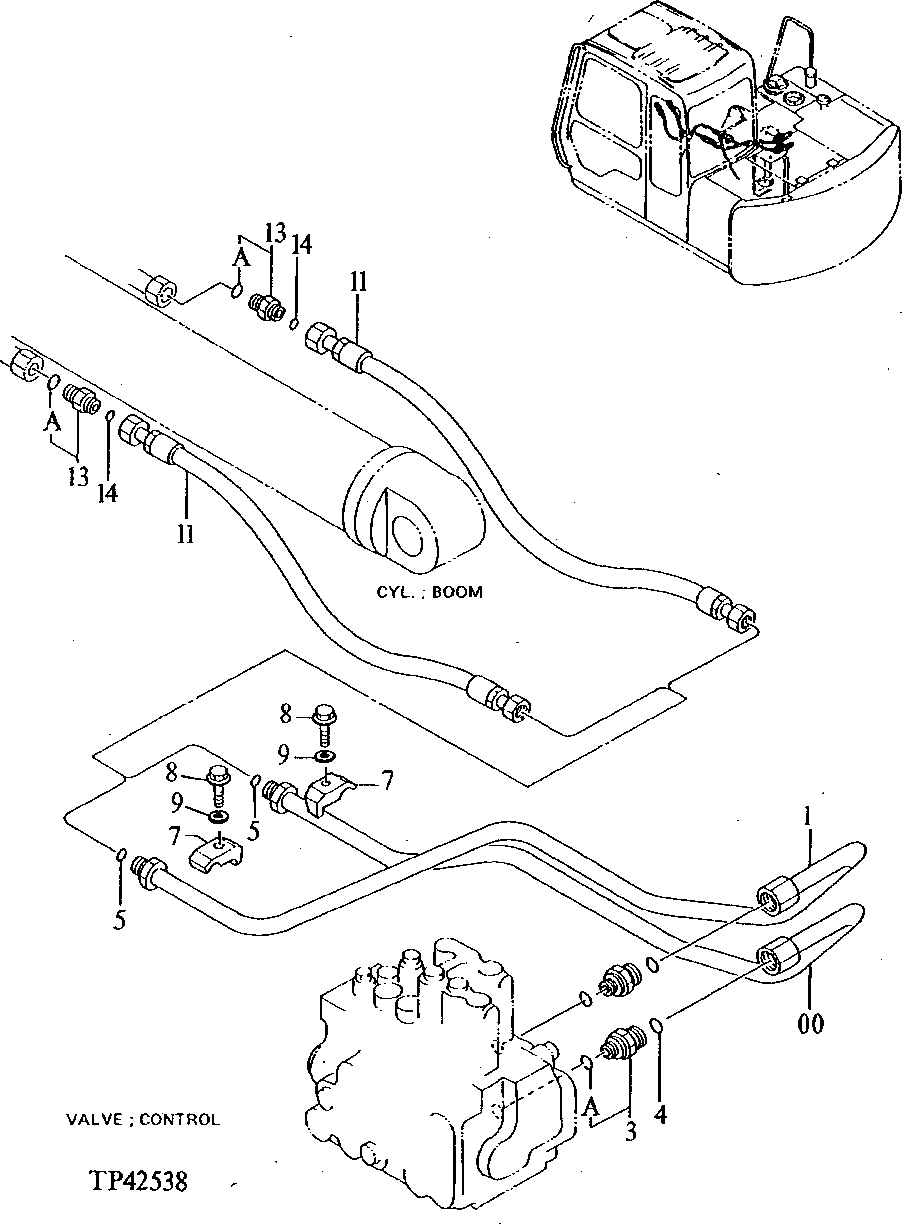

Main Pipings (Boom Cylinder To Control Valve)

Нет текстового описания
