Открытый узел

FUEL PIPINGS ( - 030315)

FUEL PIPINGS ( - 030315)

FUEL PIPINGS ( - 030315)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

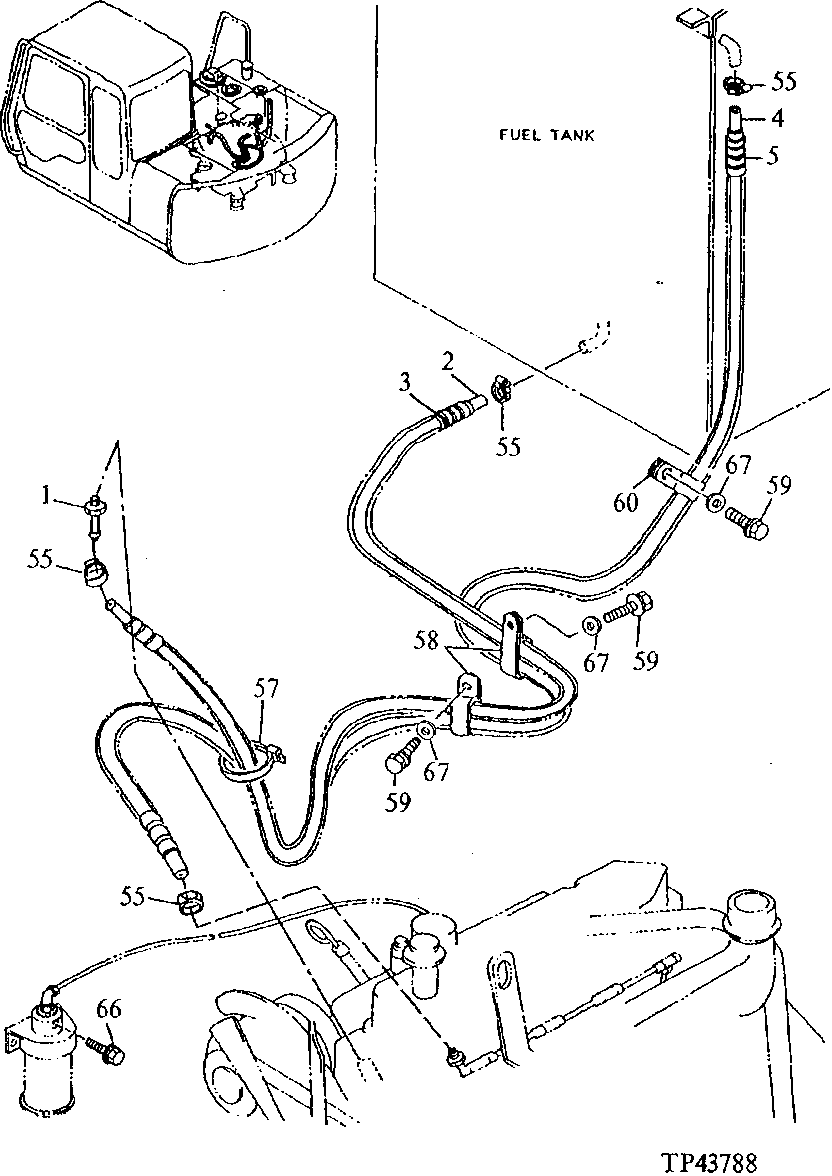

FUEL PIPINGS ( - 030315)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R67293	1	Fitting	(SUB FOR TH100897)
2	-	1	Part 2	(CUT TO LENGTH FROM M87571 BULK MATERIAL) ( AT200763 NOT AVAILABLE FOR SERVICE)
3	-	1	Part 3	(CUT TO LENGTH FROM T83427 BULK MATERIAL) ( AT200551 NOT AVAILABLE FOR SERVICE)
4	-	1	Part 4	(CUT TO LENGTH FROM M87571 BULK MATERIAL) ( AT200764 NOT AVAILABLE FOR SERVICE)
5	-	1	Part 5	(CUT TO LENGTH FROM T83427 BULK MATERIAL) ( AT200470 NOT AVAILABLE FOR SERVICE)
55	TY22464	4	Clamp	(SUB FOR AR21836)
57	H77698	1	Tie Band	-
58	R50454	2	Clamp	(SUB FOR TH109445 OR 4192034)
59	19M7938	3	Cap Screw	M10 X 20
60	R72659	1	Clamp	(SUB FOR AT122384 OR 4235654)
64	H77698	1	Tie Band	-
66	J900614	2	Bolt	(SUB FOR 19M8425, THIS APPLICATION ) (SUB FOR TH104056)
66	12M7006	2	Lock Washer	6 mm
67	12M7066	3	Lock Washer	10 mm
