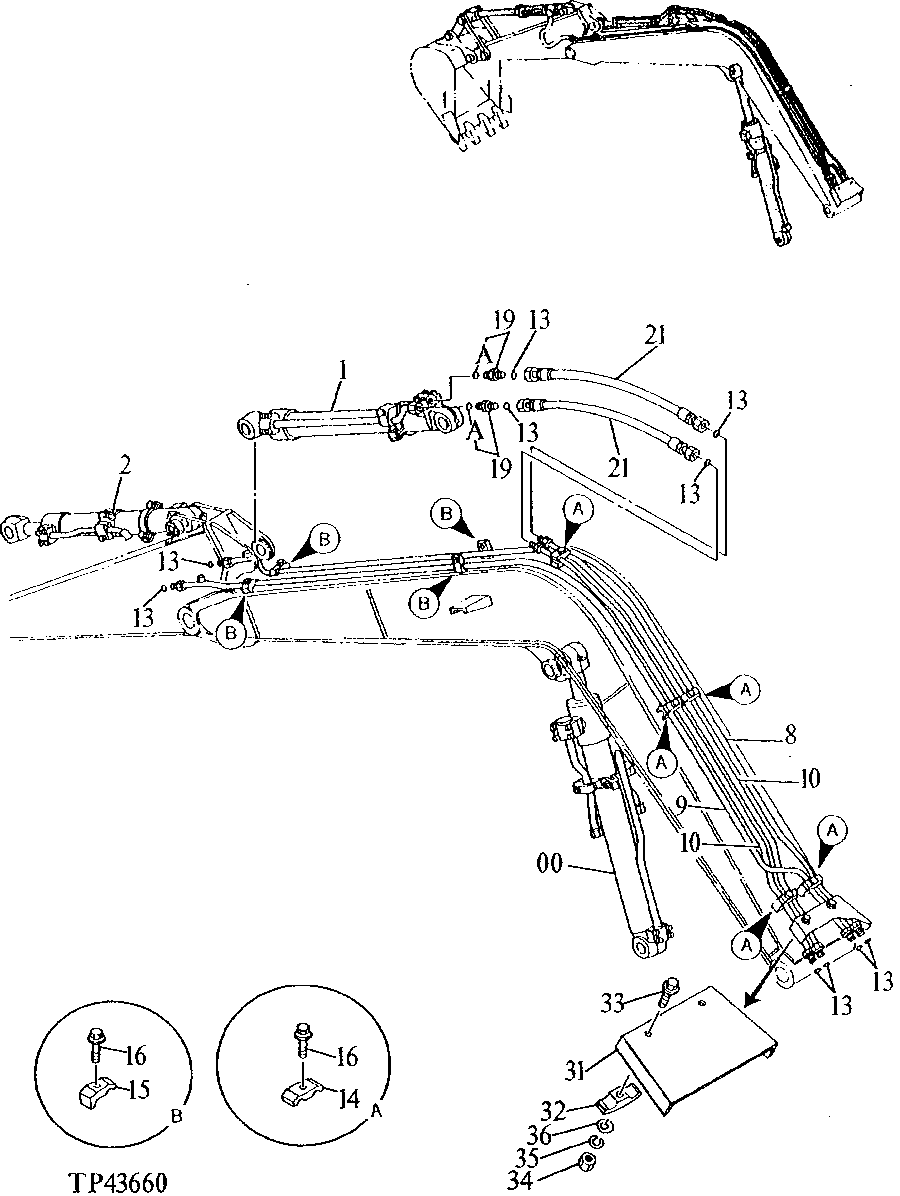

FRONT PIPINGS ( - 011245)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4272843	1	Cylinder	(SUB FOR AT200452 OR AT264202)(BOOM)
1	4272844	1	Cylinder	(SUB FOR AT200453 OR AT264182)(ARM)
2	4272845	1	Hydraulic Cylinder	(SUB FOR AT200454 OR AT182460)(BUCKET)
8	8050606	1	Line	(SUB FOR AT200653)
9	8050607	1	Line	(SUB FOR AT200654)
10	8050605	2	Line	(SUB FOR AT200652)
13	T77857	10	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
14	4189858	5	Clamp	(SUB FOR TH108333)
15	4190125	4	Clamp	(SUB FOR TH108960)
16	19M7361	9	Cap Screw	M12 X 50
16	12H301	9	Lock Washer	1/2"
19	4189602	2	Fitting	(SUB FOR TH108350)
21	AT200737	2	Hydraulic Hose	13/16" X 680 mm (26-3/4") X 13/16"
31	-	1	Part 15	AT200687 NO LONGER AVAILABLE, (SUB AT178671)
32	4189858	2	Clamp	(SUB FOR TH108333)
33	19M7753	2	Cap Screw	M12 X 70, (SUB FOR AT200007 OR J021270 USE ALONG WITH 12M7067 , AND 24M7055)
33	12M7067	2	Lock Washer	12 mm
33	24M7043	2	Washer	12 X 25 X 3 mm
34	14M7275	2	Nut	M12
35	12H301	2	Lock Washer	1/2"
36	24M7047	2	Washer	13 X 24 X 2.500 mm
19A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
