Открытый узел

Blade Cylinder ( - 010332)

Blade Cylinder ( - 010332)

Blade Cylinder ( - 010332)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

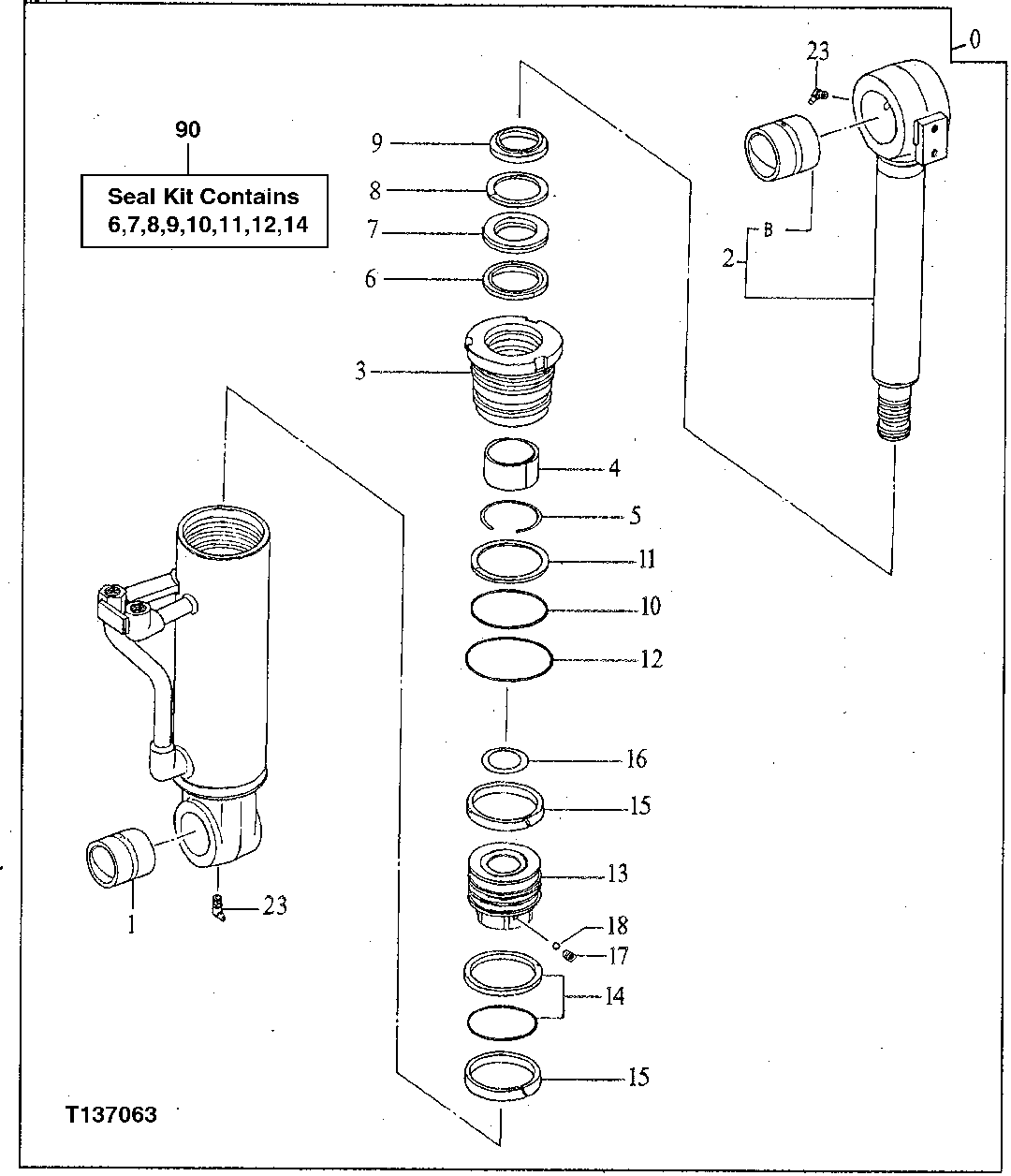

Blade Cylinder ( - 010332)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4285523	1	Cylinder	(SUB FOR AT200491)
1	0396302	1	Bushing	(SUB FOR AT200198)
2	0487102	1	Rod	(SUB FOR AT200344)
3	0396305	1	Cylinder	(SUB FOR AT200200)
4	0681902	1	Bushing	(SUB FOR AT200399 AND 4058987)
5	0249905	1	Ring	(SUB FOR AT200146)
6	0370107	1	Ring	(A) (SUB FOR AT200153)
7	0249906	1	Packing	(A) (SUB FOR AT200147)
8	0249907	1	Back-Up Ring	(A) (SUB FOR AT200148)
9	0487103	1	Ring	(A) (SUB FOR AT200150)
10	4098435	1	O-Ring	(A) 70.700 X 5.700 mm (2.783" X 0.224"), (SUB FOR AT200401)
11	4075674	1	Back-Up Ring	(A) (SUB FOR AT200400)
12	CH11573	1	Packing	(A)
13	0396307	1	Piston	(SUB FOR AT200202)
14	0380915	1	Ring	(A) (SUB FOR AT200157)
15	0380914	2	Ring	(SUB FOR AT200156)
16	0396306	1	Shim	(SUB FOR AT200201)
17	22M7080	1	Set Screw	M8 X 8
18	0370110	1	Ball	(SUB FOR AT200154)
23	T116334	2	Lubrication Fitting	-
90	4369773	1	Seal Kit	(INCLUDES PARTS MARKED (A)), (SUB FOR AT200574)
2B	0396304	1	Bushing	(SUB FOR AT200199)
