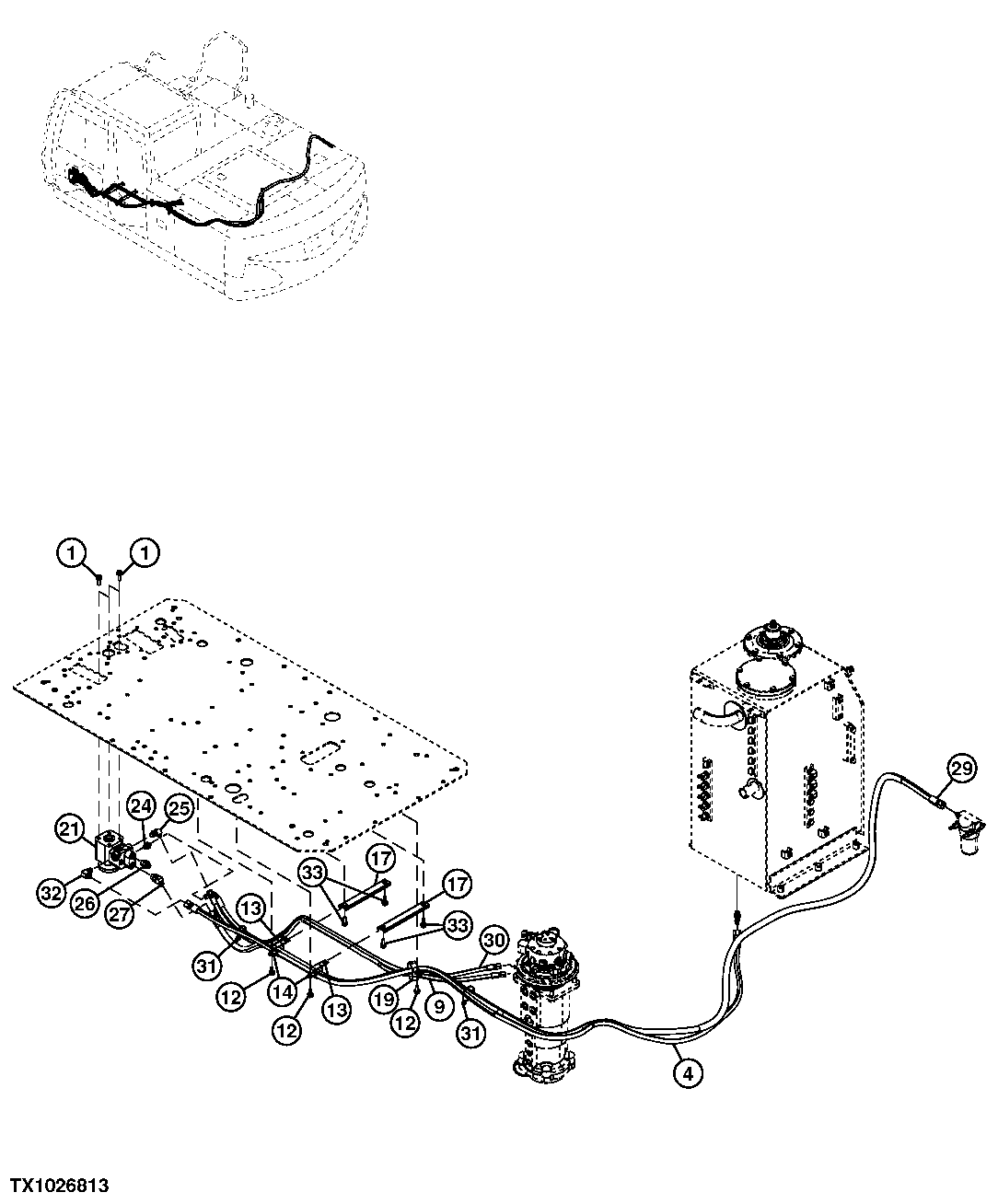

Steering Valve and Hydraulic Hoses (1)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7550	4	Cap Screw	M10 X 35, SUB FOR J901035
1	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
1	-	4	Part 1	J271035 NLA
4	4664631	1	Hydraulic Hose	-
9	4651600	1	Hydraulic Hose	-
12	-	3	Part 6	J271025 NLA
12	19M7402	3	Cap Screw	M10 X 25, J901025 NLA
12	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
13	4190266	2	Clip	-
14	T28949	2	Clamp	SUB FOR 4190274
17	9767163	2	Hose Clamp	-
19	4204136	1	Clip	-
21	4674481	1	Valve	-
24	A852133	1	Adapter Fitting	-
24	4297380	1	O-Ring	SUB FOR 4509180, 4674883 OR 4622346
25	A852333	1	Elbow Fitting	-
25	4297380	1	O-Ring	SUB FOR 4509180, 4674883 OR 4622346
26	A852144	1	Adapter Fitting	-
26	4506418	1	O-Ring	-
27	A852244	1	Elbow Fitting	-
27	4506418	1	O-Ring	-
29	-	1	Part 22	9279134 NLA
29	4675749	1	Hydraulic Hose	-
29	-	1	Part 24	MF XHG-075, CTL 4327294 NLA
30	4674115	1	Hydraulic Hose	-
31	H77698	2	Tie Band	SUB FOR 4055312
32	A852334	1	Elbow Fitting	-
32	4297380	1	O-Ring	SUB FOR 4509180, 4674883 OR 4622346
33	-	4	Part 29	J271030 NLA
33	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
33	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010

Steering Valve and Hydraulic Hoses (1)

Нет текстового описания
