Открытый узел

Rotary Manifold, Upperstructure

Rotary Manifold, Upperstructure

Rotary Manifold, Upperstructure

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

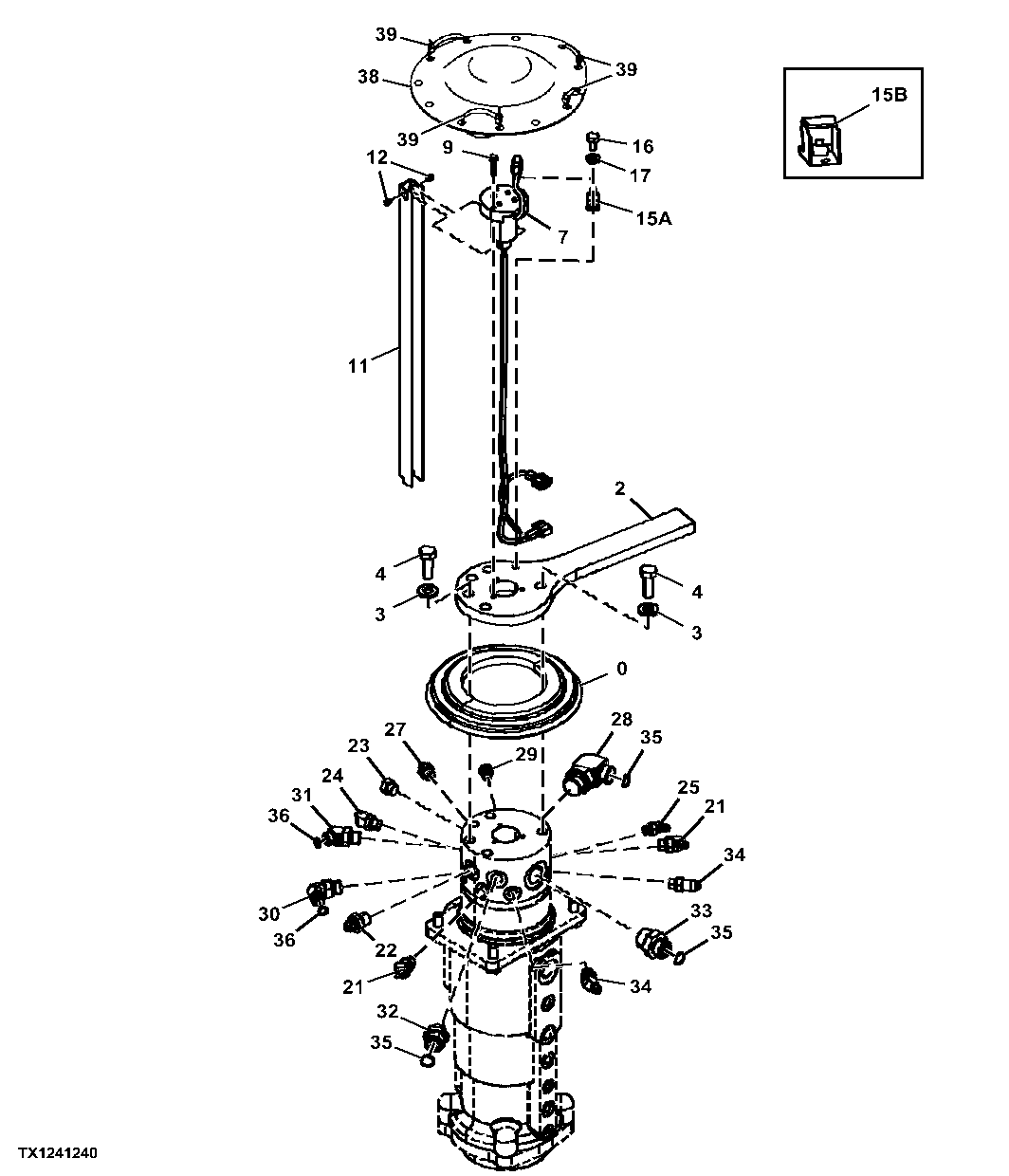

Rotary Manifold, Upperstructure

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4196097	1	Cover	-
2	3107638	1	Stop	-
3	24M7338	5	Washer	17 X 30 X 3 mm, SUB FOR J222016
4	J831645	5	Bolt	-
7	FYA00026994	1	Ring	SUB FOR 4648733
9	-	3	Part 6	J260635 NLA
9	19M7177	3	Cap Screw	M6 X 35, SUB FOR J900635
9	24M7054	3	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
11	3107642	1	Bracket	-
12	J780505	2	Bolt	-
16	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
17	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
21	A852232	2	Elbow Fitting	INCLUDES 4297380
21	4297380	1	O-Ring	SUB FOR 4509180
22	A852144	1	Adapter Fitting	INCLUDES 4506418
22	4506418	1	O-Ring	-
23	A885003	1	Pipe Plug	INCLUDES 4297380
23	4297380	1	O-Ring	SUB FOR 4509180
24	4190244	1	Elbow Fitting	INCLUDES 4297380, SUB FOR A852233
24	4297380	1	O-Ring	SUB FOR 4509180
25	A852222	1	Union Fitting	INCLUDES 957366
25	957366	1	O-Ring	-
27	A852133	1	Adapter Fitting	INCLUDES 4297380
27	4297380	1	O-Ring	SUB FOR 4509180
28	A853386	1	Elbow Fitting	INCLUDES TH101926
28	TH101926	1	O-Ring	SUB FOR 4506429
29	A885002	1	Plug	INCLUDES 957366
29	957366	1	O-Ring	-
30	A853344	1	Elbow Fitting	INCLUDES 4506418
30	4506418	1	O-Ring	-
31	A853244	1	Elbow Fitting	INCLUDES 4506418
31	4506418	1	O-Ring	-
32	4197530	1	Adapter Fitting	INCLUDES 4506418
32	4506418	1	O-Ring	-
33	A853186	1	Adapter Fitting	INCLUDES TH101926
33	TH101926	1	O-Ring	SUB FOR 4506429
34	4297380	1	O-Ring	SUB FOR 4509180
34	4190244	2	Elbow Fitting	INCLUDES 4297380, SUB FOR A852233
35	T77858	3	O-Ring	SUB FOR 4187308
36	T77857	2	O-Ring	SUB FOR 4138938
38	FYA00039335	1	Cover	-
39	H77698	4	Tie Band	SUB FOR 4121859
15A	FYA40007499	1	Bracket	-
15B	4282175	1	Bracket	NLA
