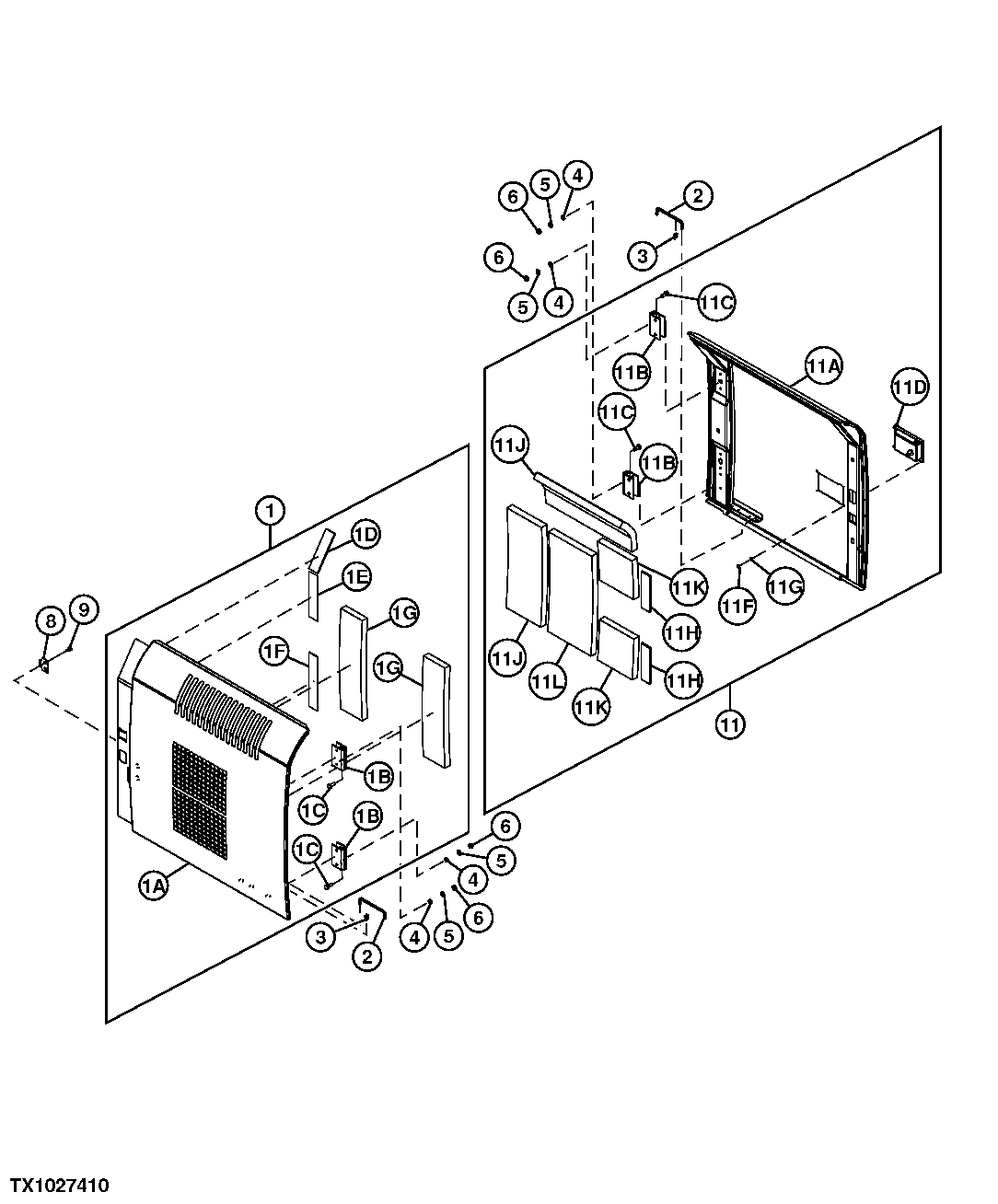

Cover, Cooling and Hydraulic Compartment Doors

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	7051225 NLA
2	4639112	2	Latch	-
3	4647195	2	Clamp	-
4	12M7066	8	Lock Washer	10 mm, SUB FOR A590910
5	24M7274	8	Washer	6 X 12 X 1 mm, SUB FOR A590110
6	14M7274	8	Nut	M10, SUB FOR J950010
8	4642167	1	Stop	-
9	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
9	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
9	-	2	Part 15	J260816 NLA
11	-	1	Part 18	7050275 NLA
1A	6024864J	1	Cover	-
1B	3104320	2	Hinge	-
1C	19M7402	4	Cap Screw	M10 X 25, SUB FOR J921025
1D	4654109	1	Isolator	-
1E	4654108	1	Isolator	-
1F	4654107	1	Isolator	-
1G	FXV00001068	2	Isolator	SUB FOR 4652169
11A	7051211J	1	Door	SUB FOR 6024858J
11B	3104320	2	Hinge	-
11C	19M7402	4	Cap Screw	M10 X 25, SUB FOR J921025
11D	4652499	2	Lock	-
11F	14M7272	4	Nut	M6, SUB FOR M500605
11G	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
11H	4654109	2	Isolator	-
11J	4650193	2	Isolator	-
11K	4652168	2	Isolator	-
11L	FF101651	1	Isolator	SUB FOR 4627122

Cover, Cooling and Hydraulic Compartment Doors

Нет текстового описания
