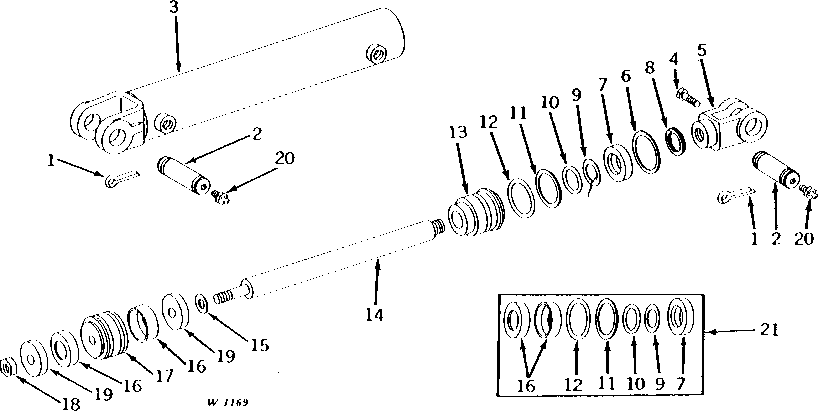

SINGLE-SWATH TABLE CRANK CYLINDER ( -1969) [B10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7038	4	Cotter Pin	6.300 X 40 MM
2	W12241	2	PIN FASTENER	-
3	AW12390	1	TUBE	-
4	22H778	1	Set Screw	5/16" X 3/8"
5	W11406	1	YOKE	-
6	W11417	1	WASHER	-
7	W11416	1	SEAL	-
8	W15585	1	SNAP RING	(SUB FOR W11415)
9	W11414	1	BACK-UP RING	-
10	A3606R	1	O-RING	-
11	U13461	1	Back-Up Ring	-
12	F1870R	1	O-Ring	-
13	W11407	1	CYLINDER HEAD	-
14	W11404	1	ROD	-
15	W11409	1	WASHER	-
16	U10295	2	SEAL	-
17	W11656	1	PISTON	-
18	E57454	1	Lock Nut	(SUB FOR (1) W11408)
19	W11657	2	RETAINER	-
20	JD7797	4	Lubrication Fitting	1/4"
21	AW10705	1	SEAL KIT	-
..	AW12388	1	HYDRAULIC CYLINDER	(SUB AW12990)
..	AW12990	1	CYLINDER	-

SINGLE-SWATH TABLE CRANK CYLINDER ( -1969) [B10]

Нет текстового описания
