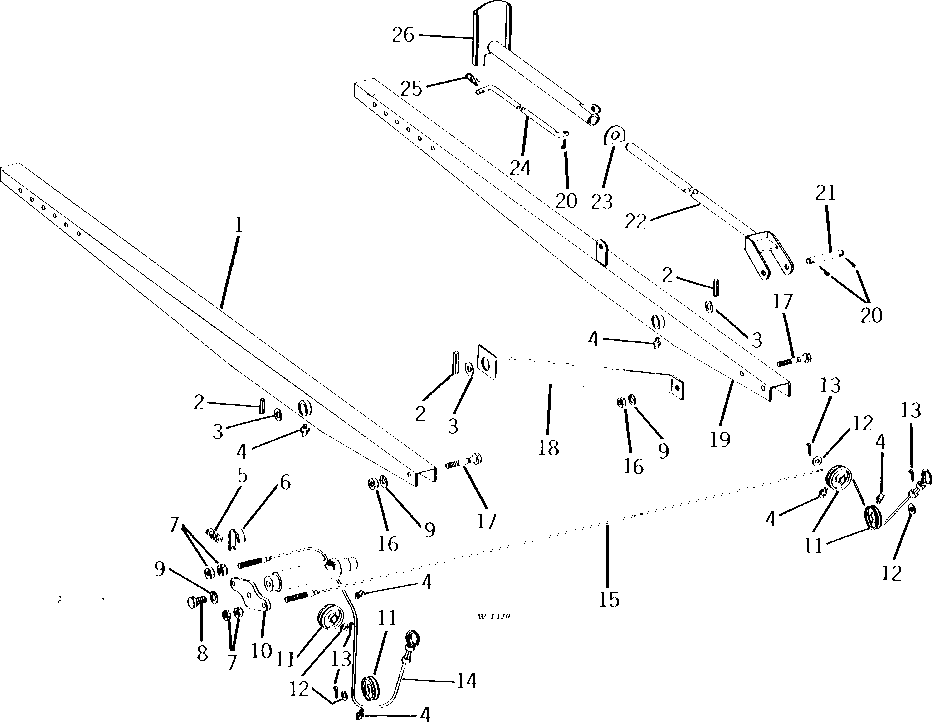

REEL LIFT ARMS, CABLES, AND PULLEYS [A15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW11671	1	ARM	-
2	W14441	1	PIN	-
3	24H1566	1	Washer	1-49/64" X 2-1/2" X 0.075"
4	JD7797	1	Lubrication Fitting	-
5	19H2284	1	Cap Screw	3/8" X 7/8"
5	12H304	1	Lock Washer	3/8"
5	14H1076	1	Nut	3/8"
6	W13674	1	CLAMP	-
7	14H1040	1	Nut	1/2"
8	19H1833	1	Cap Screw	5/8" X 1-1/4"
9	12H294	1	Lock Washer	5/8"
10	H11172	1	ANCHOR	-
11	W12607	1	PULLEY	-
12	24H1391	1	Washer	25/32" X 1-5/16" X 0.060"
13	11M7083	1	Cotter Pin	3.200 X 50 MM
14	AW11251	1	CABLE	-
15	AW11250	1	CABLE	-
16	14H1039	1	Nut	5/8"
17	W13042	1	BOLT	-
18	W12804	1	BRACE	-
19	AW11670	1	ARM	-
20	11M7084	1	Cotter Pin	5 X 25 MM
21	W12805	1	PIN FASTENER	-
22	AW12137	1	ROD	(SUB FOR AW11280)
23	W12806	1	STOP	-
24	W12821	1	BRACE	-
25	28316	1	Spring Locking Pin	-
26	AW11281	1	PIPE	-

REEL LIFT ARMS, CABLES, AND PULLEYS [A15]

Нет текстового описания
