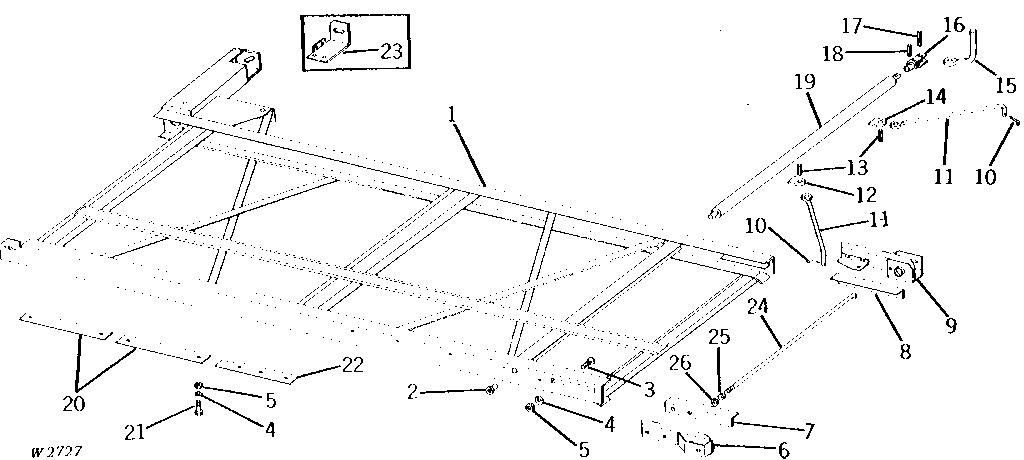

LONG PLATFORM (DOUBLE-SWATH WINDROWER) [A24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AW12323	1	PLATFORM	(SUB FOR AW11684)
2	W13038	1	LOCKING COLLAR	-
3	03H1480	4	Bolt	3/8" X 1-1/4"
4	12H304	4	Lock Washer	3/8"
5	14H1076	4	Nut	3/8"
6	AW12646	1	RUNNER	(SUB FOR AW11298 OR AW12321)
7	W12833	1	ANGLE	-
8	W12832	1	ANGLE	-
9	AW12322	1	RUNNER	(SUB FOR AW11683)
10	11M7083	1	Cotter Pin	3.200 X 50 MM
11	W12838	1	TIGHTENER	-
12	W13037	1	CLEVIS	-
13	34H349	1	Spring Pin	3/8" X 1-1/4"
14	W13036	1	CLEVIS	-
15	GY2050W	1	CRANK	-
16	AW11376	1	ANCHOR	-
17	34H316	1	Spring Pin	1/4" X 1-1/2"
18	34H312	1	Spring Pin	1/4" X 1"
19	W12834	1	ROD	-
20	AW11692	1	GUIDE	-
21	19H2021	6	Cap Screw	3/8" X 5/8"
22	AW11693	1	GUIDE	-
23	W15285	1	PLATE	(SUB FOR W13714 OR W15201)
24	W14491	1	TIE ROD ASSEMBLY	-
25	12H301	1	Lock Washer	1/2"
26	14H1040	1	Nut	1/2"
