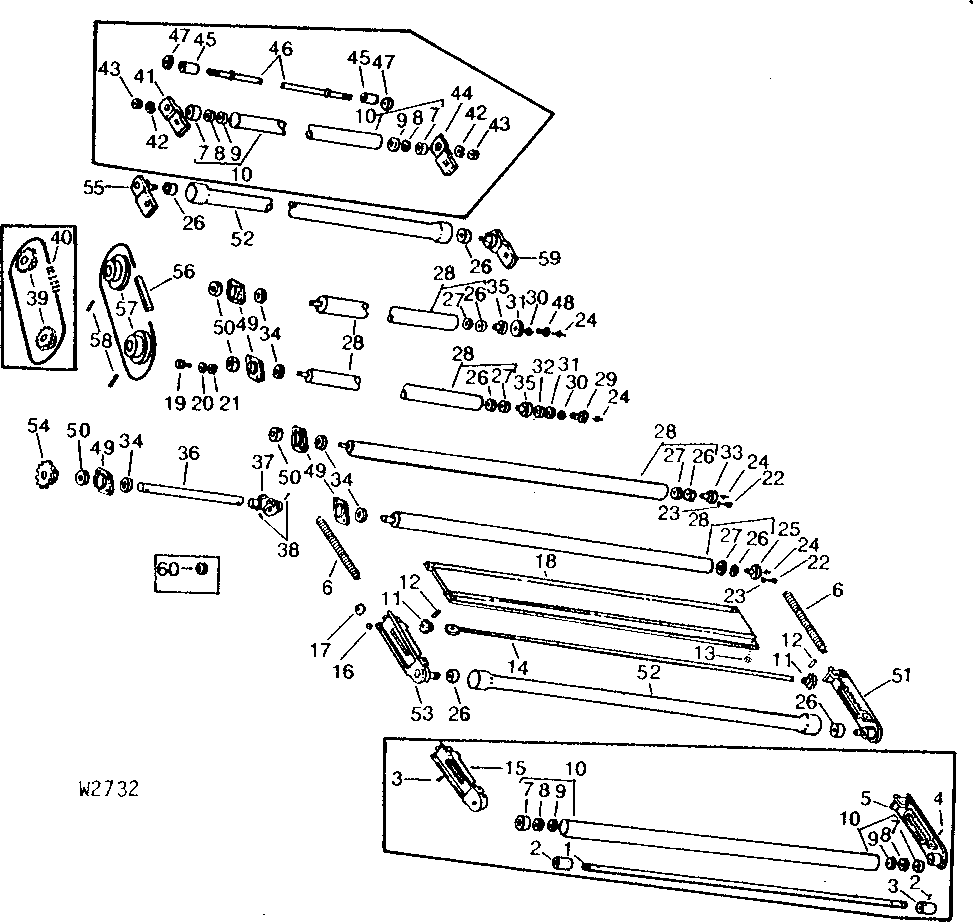

DRAPER DRIVE AND IDLER ROLLERS (DOUBLE-SWATH WINDROWER) [B02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	W13770	1	SHAFT	-
2	W13771	1	BUSHING	-
3	34H296	1	SPRING PIN	7/32" X 15/16"
4	34H299	1	Spring Pin	7/32" X 1-1/4"
5	W13766	1	BOX	-
6	H29476	1	Spring	-
7	AW15256	1	BEARING	(SUB FOR AW11233)
8	AW15256	1	BEARING	(SUB FOR W13778)
9	AW15256	1	BEARING	(SUB FOR W13688)
10	AW11656	1	ROLLER	-
11	H11190	1	PINION	-
12	34H282	1	Spring Pin	3/16" X 1"
13	19H1948	1	Cap Screw	1/4" X 3/4"
14	W12590	1	ROD	-
15	W13767	1	BOX	-
16	H10921	1	DOG	-
17	PK1979H	1	RATCHET	-
18	W12697	1	PARTITION	-
19	03H2108	10	Bolt	3/8" X 7/8"
20	12H304	10	Lock Washer	3/8"
21	14H1076	10	Nut	3/8"
22	19H1227	1	Cap Screw	1/4" X 1/2"
23	12H302	1	Lock Washer	1/4"
24	JD7797	1	Lubrication Fitting	-
25	AW16331	1	SHAFT	(SUB FOR AW12274)
26	AW12279	1	BALL BEARING	-
27	W14408	1	HOUSING	-
28	AW12270	1	ROLLER	(SUB FOR AW11657)
29	19H1721	1	CAP SCREW	1/2" X 1-1/2"
30	12H301	1	Lock Washer	1/2"
31	24H1352	1	Washer	9/16" X 2" X 0.060"
32	W12888	1	BUSHING	-
33	AW16332	1	SHAFT	(SUB FOR AW11686 AND AW12318)
34	JD8555	1	BALL BEARING	-
35	AW16331	1	SHAFT	(SUB FOR AW12274)
36	W12831	1	PIN FASTENER	-
36	W14492	1	PIN FASTENER	-
36	W15194	1	PIN FASTENER	-
37	AW11308	1	UNIVERSAL JOINT	-
38	34H315	1	Spring Pin	1/4" X 1-3/8"
39	W12612	1	CHAIN SPROCKET	-
40	-	1	Part 42	(37 LINKS, NO. 40, 1/2" PITCH INCLUDING ONE P33541 COUPLER LINK)
41	W14519	1	BRACKET	(SUB FOR W13773)
42	12H294	1	Lock Washer	5/8"
43	14H1039	1	Nut	5/8"
44	W14518	1	BRACKET	(SUB FOR W13772)
45	W13775	1	BUSHING	-
46	W13776	1	SHAFT	-
47	W13774	1	BUSHING	-
48	19H1895	1	CAP SCREW	1/2" X 3/4"
49	L2287C	1	Pressed Flanged Housing	-
50	JD8554	1	Eccentric Locking Collar	-
51	AW12700	1	BOX	-
52	AW12699	1	ROLLER	-
53	AW12701	1	BOX	-
54	W15195	1	CHAIN SPROCKET	-
55	AW12706	1	SHAFT	-
56	W15193	1	V-BELT	-
57	AW12705	1	PULLEY	-
58	34H308	1	Spring Pin	1/4" X 1/2"
59	AW12707	1	SHAFT	-
60	W14956	1	SPACER	-

DRAPER DRIVE AND IDLER ROLLERS (DOUBLE-SWATH WINDROWER) [B02]

Нет текстового описания
