FWD MULTI-DISK CLUTCH [02C01]

FWD MULTI-DISK CLUTCH [02C01]

FWD MULTI-DISK CLUTCH [02C01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

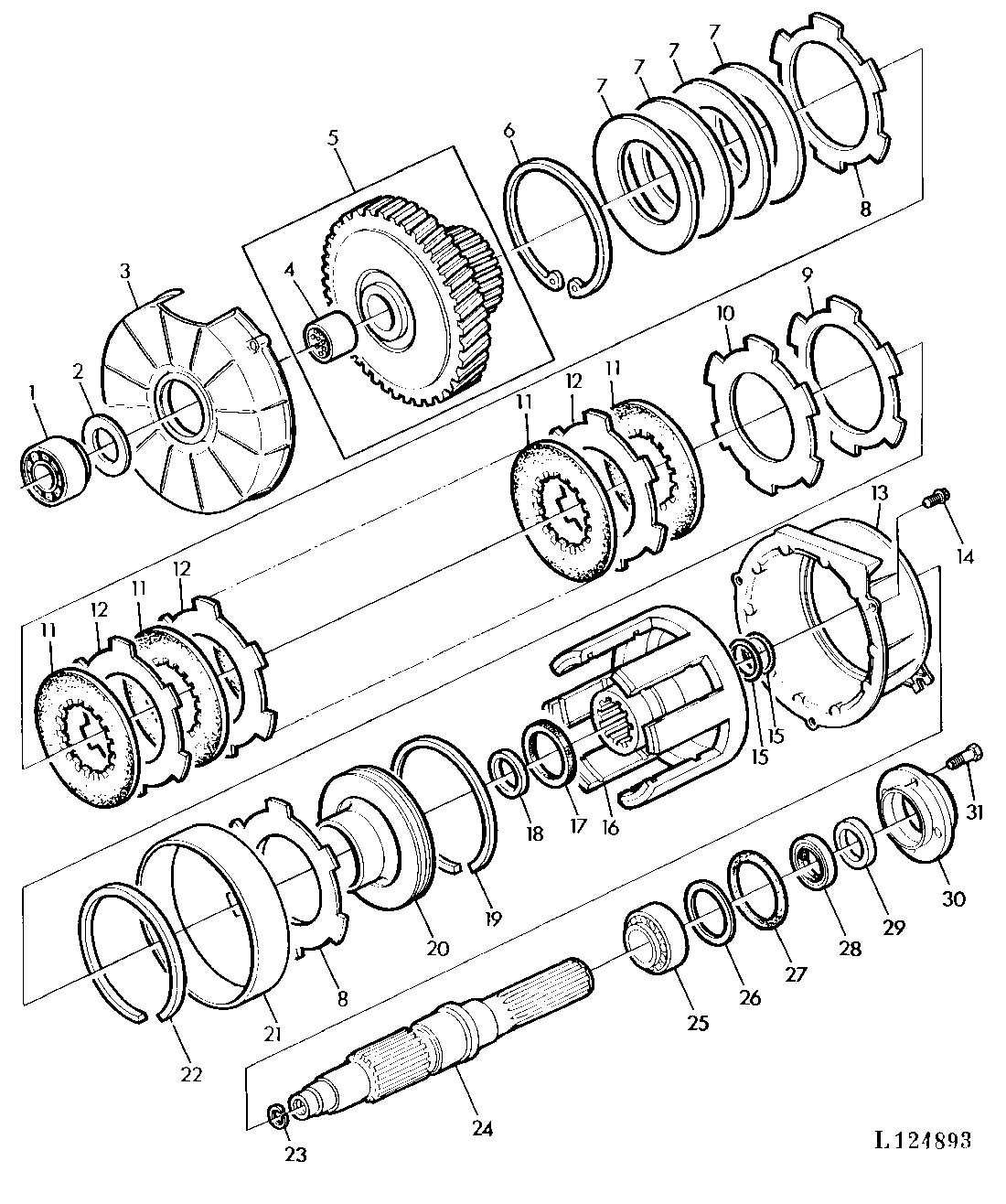

FWD MULTI-DISK CLUTCH [02C01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD10234	1	Tapered Roller Bearing	-
2	L39495	1	Washer	-
3	L39837	1	Housing	-
4	L33263	1	Bushing	(FOR AL37596)
4	-	1	Part 5	NSEP (ORD AL67651)
5	AL67651	1	Gear	Z=49 (SUB FOR AL37596)
6	40M7122	1	Snap Ring	145X4MM
7	L34068	4	Disk Spring	-
8	L38258	2	Clutch Plate	-
9	L37025	1	PLATE	-
10	L34063	1	Disk With Outer Spline	-
11	L34064	8	Disk With Inner Spline	-
12	L34062	7	Disk With Outer Spline	-
13	L41308	1	Shield	-
14	37M7060	3	Screw	M4X10
15	H35244	2	Ring	-
16	L39840	1	DRUM	-
17	R39304	1	Washer	-
18	L33251	1	Washer	-
19	L34060	1	Piston Ring	-
20	L34059	1	PISTON	-
21	L38692	1	Spacer	-
22	L34067	1	Snap Ring	-
23	R34140	1	Ring	-
24	L62773	1	Drive Shaft	(SUB FOR L62960)
25	JD37047	1	Tapered Roller Bearing	-
26	L40583	1	SHIM	TK=0,10MM
26	L33260	1	Shim	TK=0,5MM(.019")
26	L33252	1	Shim	TK=0,2MM(.008")
26	L33247	1	Shim	TK=0,15MM(.0059")
26	L40582	1	SHIM	TK=0,05MM
27	L33257	1	O-Ring	-
28	48M7038	1	Seal	38X52X7MM
29	L39491	1	Washer	-
30	L39490	1	Bearing Housing W/O Bearing	-
31	19M7139	4	Cap Screw	M8X20
