Открытый узел

DASH/COWL [03E12]

DASH/COWL [03E12]

DASH/COWL [03E12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

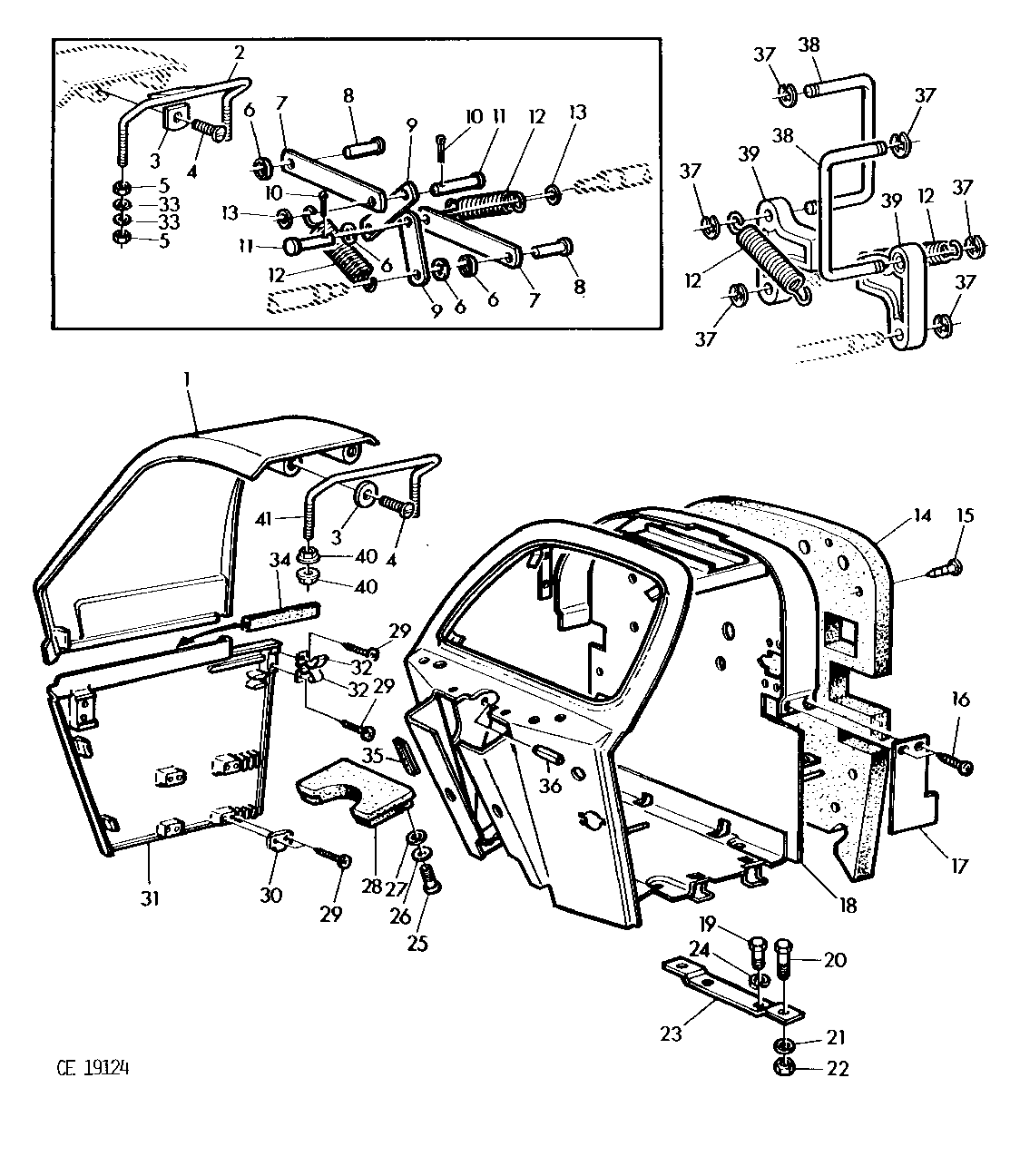

DASH/COWL [03E12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL67582	1	COWL	LH (SUB FOR AL56302)
1	AL67581	1	COWL	RH (SUB FOR AL56301)
2	AL58080	2	HINGE	-
3	24M7207	4	Washer	8,4X25X2MM (SUB FOR L56238 APPL)
4	21M7194	4	Screw	M6X12
5	14M7272	8	Nut	M6
6	L57470	4	Push Nut	-
7	L57039	2	STRAP	-
8	45M7046	2	Pin Fastener	8X40MM
9	L57038	2	STRAP	-
10	11M7009	2	Cotter Pin	2X16MM
11	45M7052	2	Pin Fastener	8X35MM
12	L57421	2	Extension Spring	-
13	24M7055	2	Washer	8,4MM
14	L56275	1	BARRIER	-
14	L61948	1	Barrier	-
15	L31208	13	Plug	-
16	37M7060	4	Screw	M4X10
17	L56241	2	COVER	-
18	AL64005	1	CONTROL SUPPORT	-
18	AL65392	1	Control Support	(FOR AL63891)
19	19H2021	2	Cap Screw	3/8"X5/8"
20	19M7162	2	Cap Screw	8X16MM
21	24M7207	4	Washer	8,4X25X2MM
22	14M7273	2	Nut	M8
23	L34866	1	STRAP	-
24	12H304	2	Lock Washer	3/8"
25	21M7295	2	Screw	M4X6
26	R31933	2	WASHER	-
27	24M7240	2	Washer	13X25X3MM
28	AL55273	1	COVER	-
29	21M7283	24	Screw	M5X8
30	L57418	4	LOCK PLATE	-
31	AL56304	1	COWL	LH
31	AL56303	1	COWL	RH
32	L57451	8	LATCH	-
33	24M7088	8	Washer	6,6X12,5X1,6MM
34	L57482	2	WEATHERSTRIP	-
35	L61405	1	COVER	-
36	34M7126	1	Spring Pin	5X12MM
37	40M7041	6	Snap Ring	-
38	L63362	2	Pin Fastener	-
39	L63361	2	HOLDER	-
40	14M7303	4	Flange Nut	M6
41	L63363	2	HINGE	-
