Открытый узел

TIE ROD(FOR MULTICROP) [02F17]

TIE ROD(FOR MULTICROP) [02F17]

TIE ROD(FOR MULTICROP) [02F17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

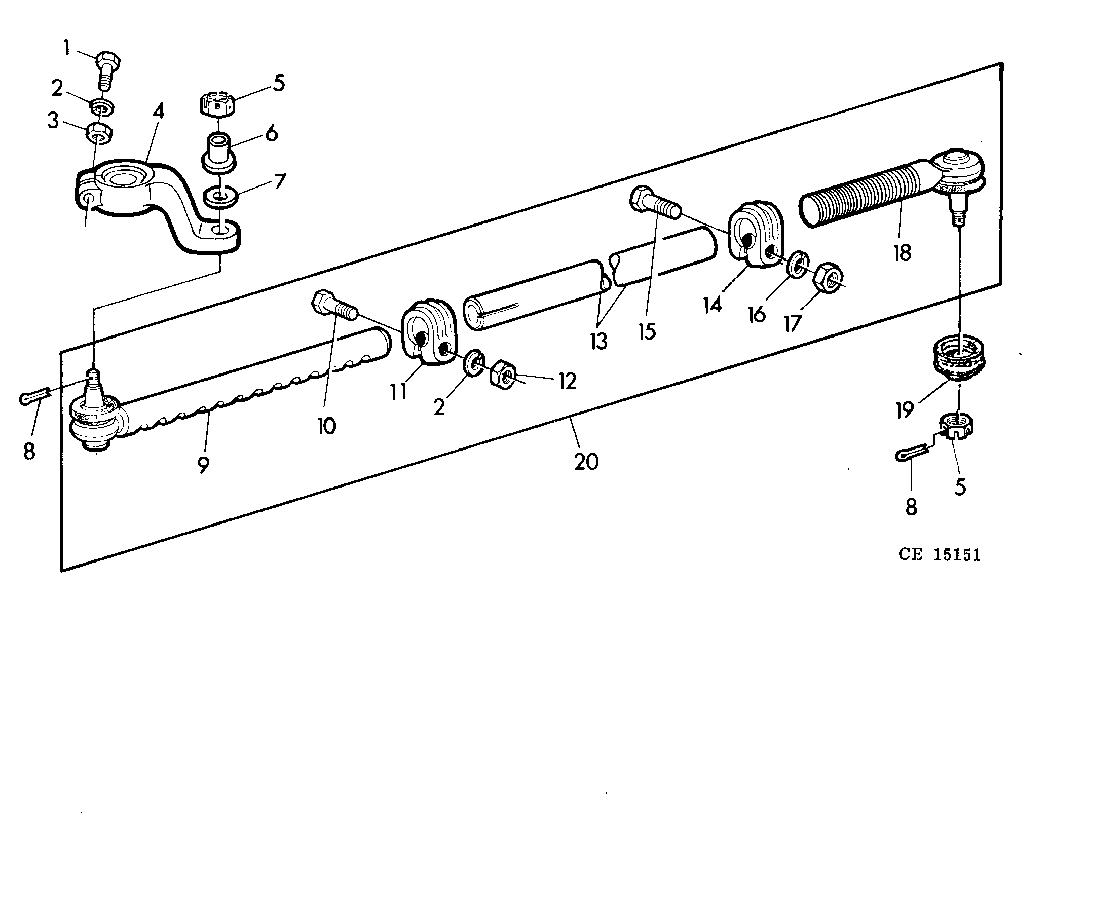

TIE ROD(FOR MULTICROP) [02F17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2644	2	Cap Screw	1/2"X2-1/2"
2	12H301	4	Lock Washer	1/2"
3	14H809	2	Nut	1/2"
4	CE14134	1	ARM	(A) RH
4	CE14135	1	ARM	(B) LH
5	14H902	4	Nut	5/8"
5	14M7305	4	NUT	18MM
6	CE14751	2	BUSHING	-
7	CE14752	2	WASHER	-
8	11H240	4	Cotter Pin	3X30MM
9	AL27533	2	TIE ROD END	(ORD AL37505, 14M7305)
9	DE16222	2	TIE ROD END	MARKED TVA
9	AL37505	2	Tie Rod Assembly	-
9	DE15557	2	DRAG LINK	MARKED TVA (ORD DE16222, 14M7305)
10	19H2528	2	Cap Screw	1/2"X2-1/8"
10	19M8154	2	Cap Screw	12MM
11	L32307	2	CLAMP	-
11	CE15150	2	CLAMP	MARKED TVA
12	14H865	2	Nut	1/2"
12	14M7325	2	Lock Nut	12MM
13	L32308	2	Tube	-
13	CE15148	2	PIPE	MARKED TVA
14	L31706	2	CLAMP	-
14	CE15149	2	FLANGE	MARKED TVA
15	19H2541	2	CAP SCREW	3/8"X1-1/2"
15	19M7917	2	CAP SCREW	10MM
16	12H304	2	Lock Washer	3/8"
17	14H846	2	NUT	3/8"
17	14M7324	2	Lock Nut	10MM
18	AL27532	2	TIE ROD END	(ORD AL37504, 14M7305)
18	DE15556	2	DRAG LINK	MARKED TVA (ORD DE16221, 14M7305)
18	AL37504	2	Ball Joint	-
18	DE16221	2	TIE ROD END	MARKED TVA
19	DE15558	2	DUST SHIELD	MARKED TVA
20	DE15555	2	DRAG LINK	(SUB FOR AL19726) (ORD DE16220, (2) 14M7305)
20	DE16220	2	DRAG LINK	-
