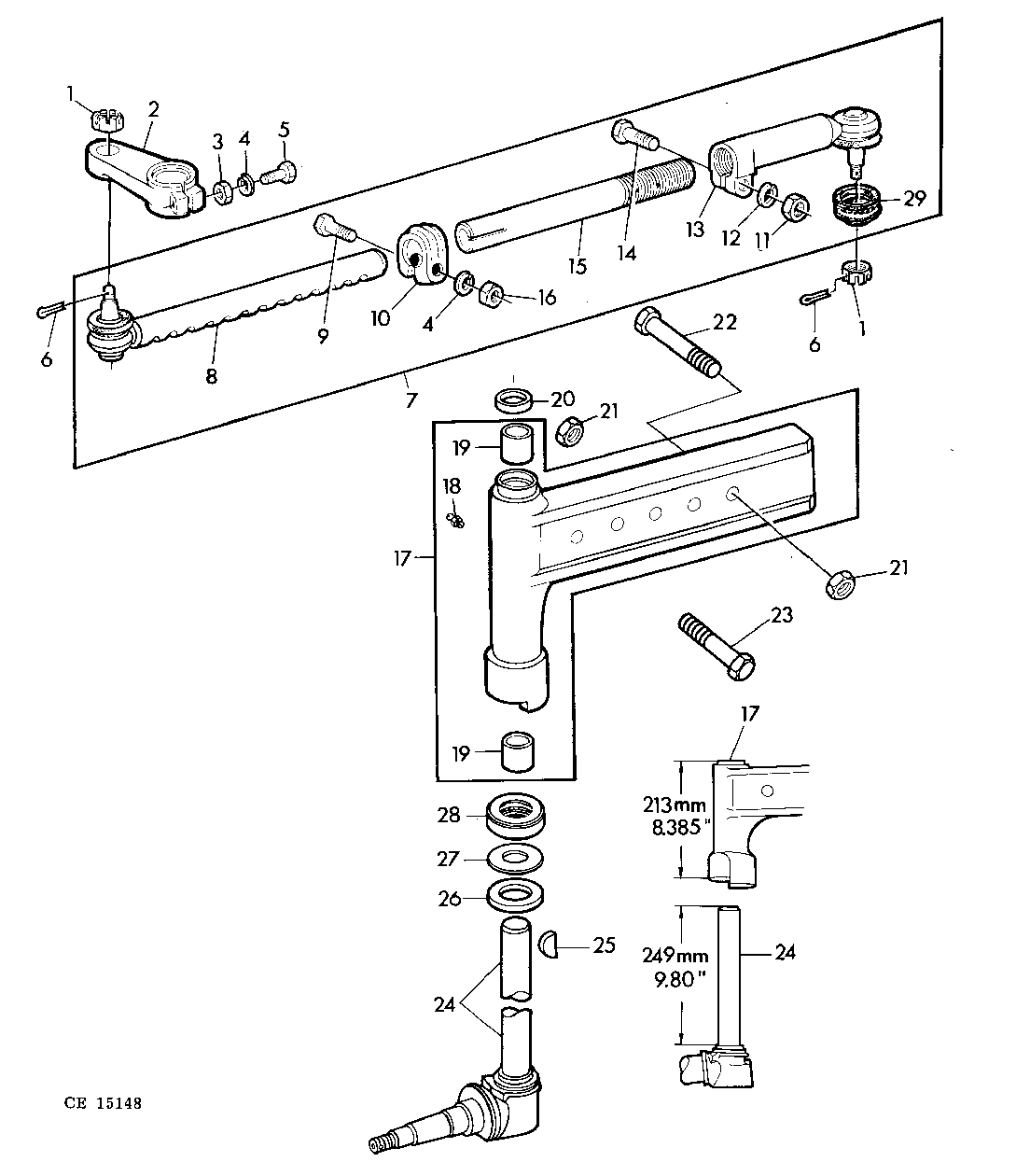

FRONT AXLE KNEE,SPINDLE KNUCKLE AND TIE ROD [02F11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M3290	4	NUT	14MM
1	14H918	4	NUT	5/8"
2	T21518	1	LEVER	L.H.
2	T21517	1	LEVER	R.H.
3	14H809	2	Nut	1/2"
4	12H301	4	Lock Washer	1/2"
5	19H1930	2	Cap Screw	1/2"X2-1/2"
6	11M7016	4	COTTER PIN	3,2X28MM
7	DE15560	2	TIE ROD	(SUB FOR AR54635) (ORD DE16302, 14M3290)
7	DE16302	2	DRAG LINK	-
8	DE16304	1	TIE ROD END	-
8	DE15562	1	TIE ROD	(A) (ORD DE16304, 14M3290)
8	AT27131	2	TIE ROD ASSEMBLY	-
9	19H3183	2	CAP SCREW	1/2"X2-1/8"
9	19M8154	2	Cap Screw	12X55MM
10	R50507	2	CLAMP	-
10	CE15152	1	FLANGE	(A)
11	14H846	2	NUT	3/8"
11	14M7324	2	Lock Nut	10MM
12	12H304	2	Lock Washer	3/8"
13	DE16303	1	TIE ROD END	-
13	DE15561	1	TIE ROD	(A) (ORD DE16303, 14M3290)
13	AT27130	2	TIE ROD END	-
14	19H2544	2	CAP SCREW	3/8"X1/12"
14	19M7917	2	CAP SCREW	10X45MM
15	T29106	2	TUBE	-
15	CE15151	1	TUBE	(A)
16	14H865	2	Nut	1/2"
16	14M7325	2	Lock Nut	12MM
17	AT22279	1	AXLE KNEE	RH
17	AT22280	1	AXLE KNEE	LH
18	JD7798	2	Lubrication Fitting	1/8"
19	T21539	4	BUSHING	-
20	M1518T	2	WASHER	-
21	14H794	4	Nut	3/4"
22	19H2826	2	Cap Screw	3/4"X4-1/2"
23	19H3196	2	Cap Screw	3/4"X4"
24	AR58608	2	KNUCKLE	-
25	26H93	2	Shaft Key	1/4"X1-1/4"
26	M2282T	2	WASHER	-
27	M2283T	2	WASHER	-
28	JD8407	2	THRUST BEARING	-
29	DE15563	2	DUST SHIELD	-

FRONT AXLE KNEE,SPINDLE KNUCKLE AND TIE ROD [02F11]
