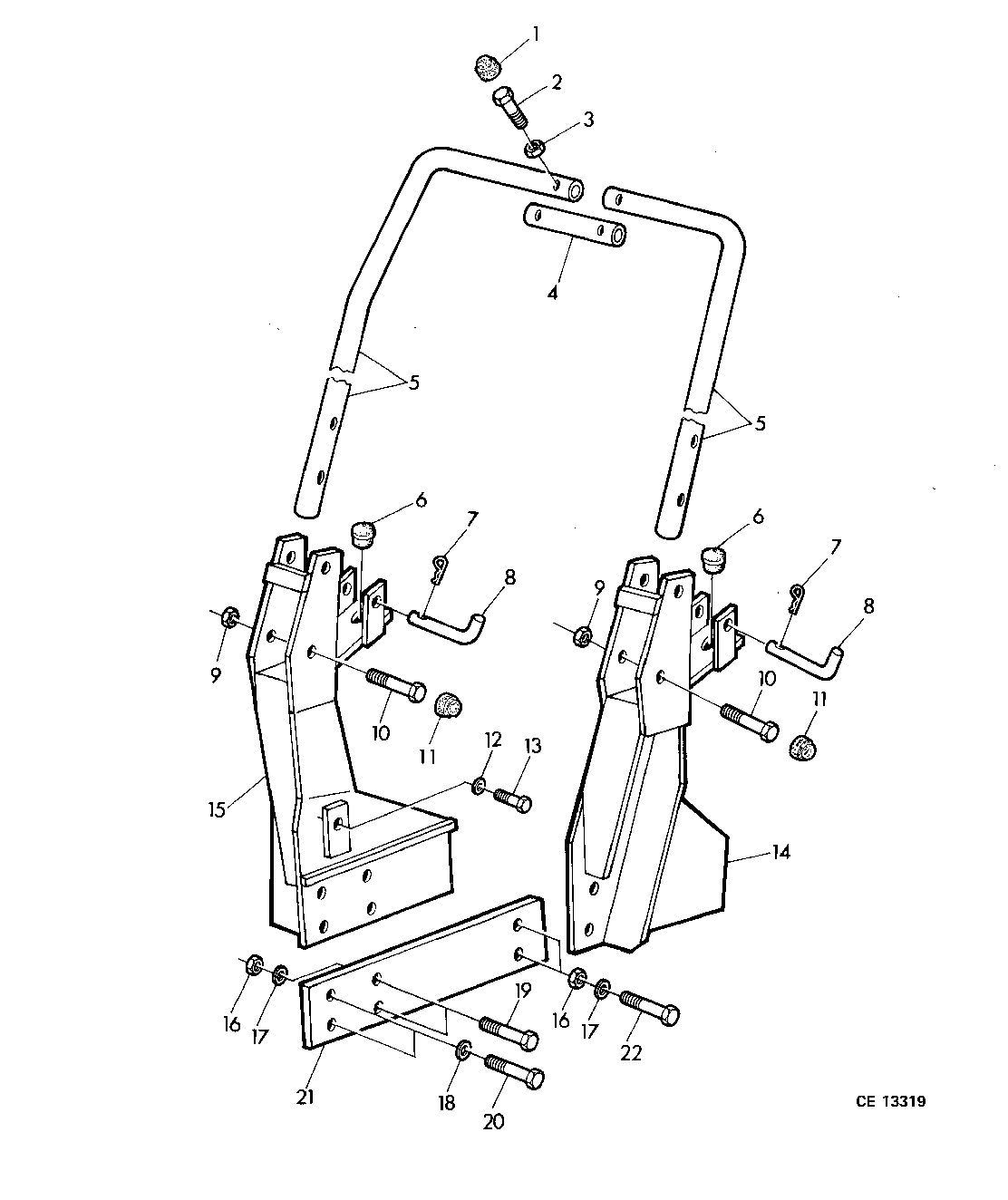

ADJUSTABLE ROLL-GUARD [02H22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CE14668	2	DUST SHIELD	-
2	19M7214	2	Cap Screw	12X70MM
3	14M7031	2	Nut	12MM
4	CE15352	1	TUBE	-
5	DE15999	2	SUPPORT	-
6	CE14718	2	STOP	-
7	CE14670	2	PIN	-
8	CE15351	2	PIN	-
9	14M7141	2	Nut	14MM
10	19M7351	2	CAP SCREW	14X100MM
11	CE14667	2	DUST SHIELD	-
12	12H236	2	Lock Washer	3/4"
13	19H1862	2	Cap Screw	3/4"X2-1/2"
14	DE16001	1	SUPPORT	R.H.
15	DE16002	1	SUPPORT	L.H.
16	14M7185	8	Nut	16MM
17	12M7085	8	Lock Plate	16MM
18	12H294	4	Lock Washer	5/8"
19	19M7417	4	Cap Screw	16X65MM
20	19H1863	4	Cap Screw	5/8"X3"
21	DE16004	1	FRAME	R.H.
21	DE16003	1	FRAME	L.H.
22	19M7481	4	Cap Screw	16X80MM
