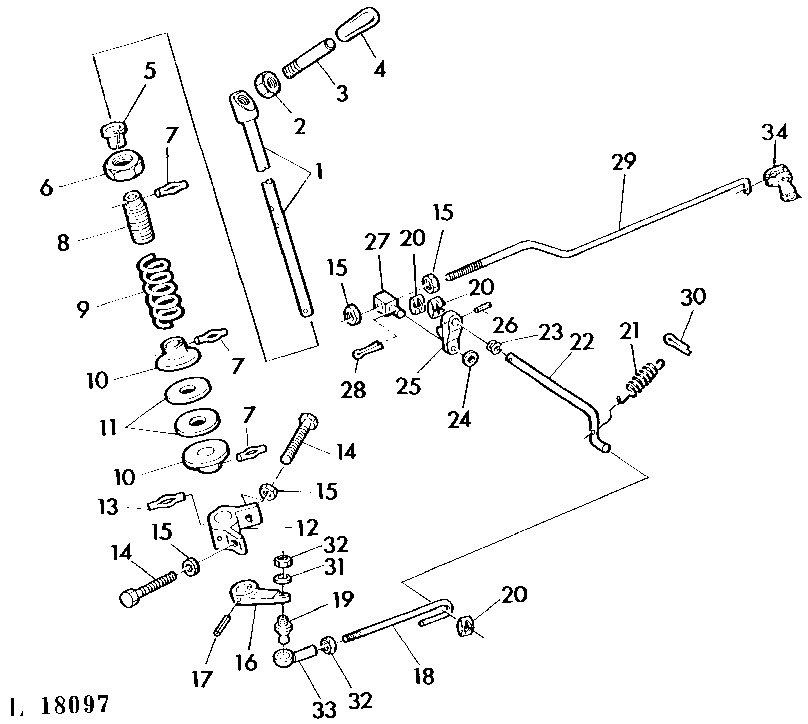

THROTTLE LINKAGE WITH OPERATOR'S CAB [01F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL25224	1	LEVER	-
2	14H856	1	Nut	1/2"
3	L30795	1	STUD	-
4	L56922	1	Grip	(SUB FOR R54271)
5	L30470	1	Bushing	-
6	14H830	1	NUT	7/8"
7	25H747	3	GROOVE PIN	3/16"X3/4"
8	T22694	1	SLEEVE	-
9	R26637	1	SPRING	-
10	T22698	2	DISK	-
11	L41465	2	Washer	(SUB FOR T22696)
12	L28601	1	RETAINER	-
13	25H73	1	GROOVE PIN	3/16"X1-1/8"
14	19H2180	2	CAP SCREW	1/4"X1-1/4"
15	14H850	4	NUT	1/4"
16	T22239	1	LEVER	-
17	34H284	1	Spring Pin	3/16"X1-1/4"
18	L30796	1	Hook Bolt	-
19	55M7007	1	Ball Stud	(SUB FOR 55M4430)
20	L28416	3	NUT	-
21	L28414	1	EXTENSION SPRING	-
22	L30418	1	Rod	-
23	T22241	2	GROMMET	-
24	24H1286	1	Washer	9/32"X1/2"X.060"
25	T22240	1	ARM	-
26	34H264	1	Spring Pin	5/32"X7/8"
27	T22242	1	Swivel	-
28	11H231	1	COTTER PIN	1/16"X1"
29	L30411	1	Bolt	-
30	11H233	1	COTTER PIN	3/32"X1/2"
31	24M7054	1	Washer	6,4MM
32	14M7009	2	Nut	6MM
33	56M4435	1	Ball Joint Socket	-
34	T29742	1	CLIP	-

THROTTLE LINKAGE WITH OPERATOR'S CAB [01F10]

Нет текстового описания
