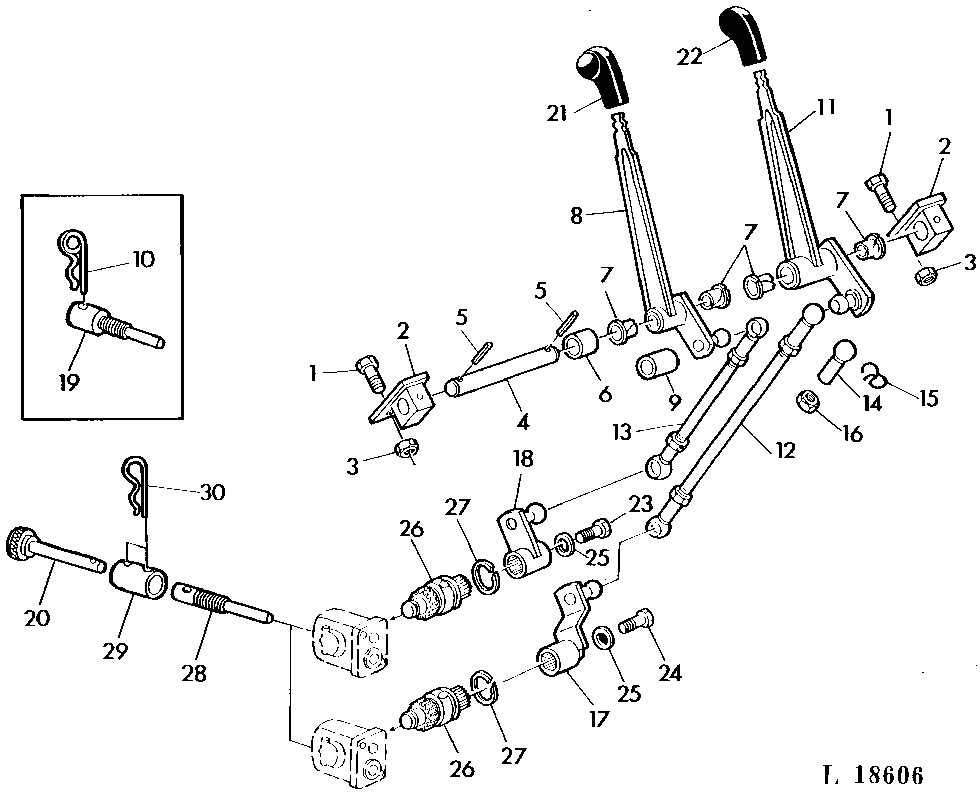

SELECTIVE VALVE LEVERS WITH OPERATOR'S CAB [03D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	2	Cap Screw	3/8"X5/8"
2	AL24965	2	Guide	-
3	14H812	2	NUT	3/8"
4	L30840	1	Shaft	-
5	34M7027	2	Spring Pin	4X20MM
6	L30841	1	Bushing	-
7	L30470	4	Bushing	-
8	AL24969	1	Lever	-
9	L31332	1	Bushing	(A)
10	99M7029	2	Spring Locking Pin	3,2MM
11	AL24968	1	Lever	-
12	AL32948	1	Rod	ASSY,INCL KEYS 14-16 (SUB FOR AL24970)
13	AL32949	1	Rod	ASSY,INCL KEYS 14-16 (SUB FOR AL24971)
14	56M4437	4	BALL JOINT SOCKET	-
15	56M4537	4	BALL JOINT RETAINER	-
16	14M7273	4	Nut	8MM (SUB FOR 14M7014)
17	AL24963	1	Lever	-
18	AL24964	1	Lever	-
19	AL25247	2	STUD	(ORD L33541) (ORD W/ (2) L12622, L33540)
20	AL25622	2	Rod	-
21	L56925	1	Grip	(SUB FOR R54274)
22	L56926	1	Grip	(SUB FOR R54275)
23	19H1919	1	Cap Screw	1/4"X5/8"
24	19H2036	1	Cap Screw	1/4"X7/8"
25	24H1288	2	Washer	9/32"X1"X.060"
26	T32547	2	Drive Shaft	-
27	T32143	2	Snap Ring	-
28	L33541	2	Stud	-
29	L33540	2	Sleeve	-
30	L12622	4	Spring Locking Pin	-

SELECTIVE VALVE LEVERS WITH OPERATOR'S CAB [03D15]
