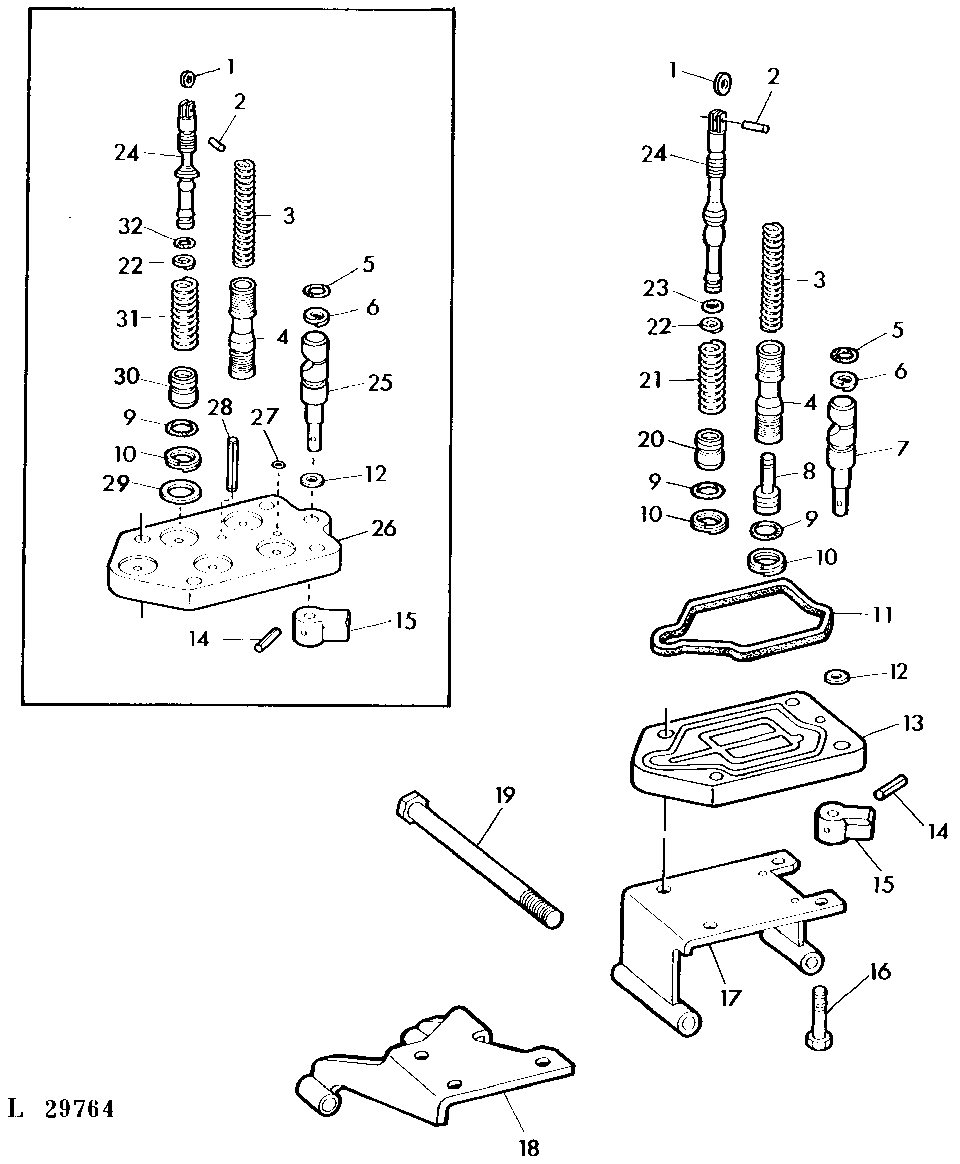

SELECTIVE CONTROL VALVE/POPPET TYPE [03F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R51409	4	SPACER	-
2	34H241	4	Spring Pin	1/8"X3/8"
3	R41549	1	SPRING	-
4	R52549	1	SHUT-OFF VALVE	-
5	P46051	1	O-Ring	-
6	R40937	1	Back-Up Ring	-
7	R65289	1	VALVE	-
8	R66916	1	STOP	-
9	R27166	5	O-Ring	-
10	R41057	5	BACK-UP RING	-
11	R74695	1	Washer	(SUB FOR R49187)
12	R41339	1	Shim	-
13	R59629	1	Cap	-
14	34H231	1	SPRING PIN	3/32"X3/4"
15	R62652	1	Arm	(SUB FOR R41338)
16	19H1800	4	Cap Screw	3/8"X1-1/2"
16	19H1732	4	Cap Screw	(A) 3/8"X1-1/4"
17	AR99025	1	BRACKET	(SUB FOR AR39162)
18	AR39137	1	BRACKET	-
18	AL30548	1	Bracket	-
19	19H2224	2	CAP SCREW	1/2"X4-3/4"
19	08H4226	2	CAP SCREW	1/2"X6-1/2"
19	08H4505	2	Cap Screw	1/2"X7-1/4"
20	R66416	4	Bushing	-
21	R65501	2	Spring	(B)
21	R65502	2	Spring	(C)
22	R26484	1	Back-Up Ring	-
23	R65286	1	O-RING	-
24	AR86535	4	Valve	ASSY,INCL.KEYS 1,2 (SUB FOR AR70150)
25	R52547	1	VALVE	-
26	AR40688	1	COVER	-
27	R34812	1	O-Ring	-
28	34H284	1	Spring Pin	3/16"X1-1/4"
29	R26149	6	PACKING	-
30	R41156	4	GUIDE	-
31	R41055	4	SPRING	-
32	A3917R	6	O-Ring	-

SELECTIVE CONTROL VALVE/POPPET TYPE [03F10]
