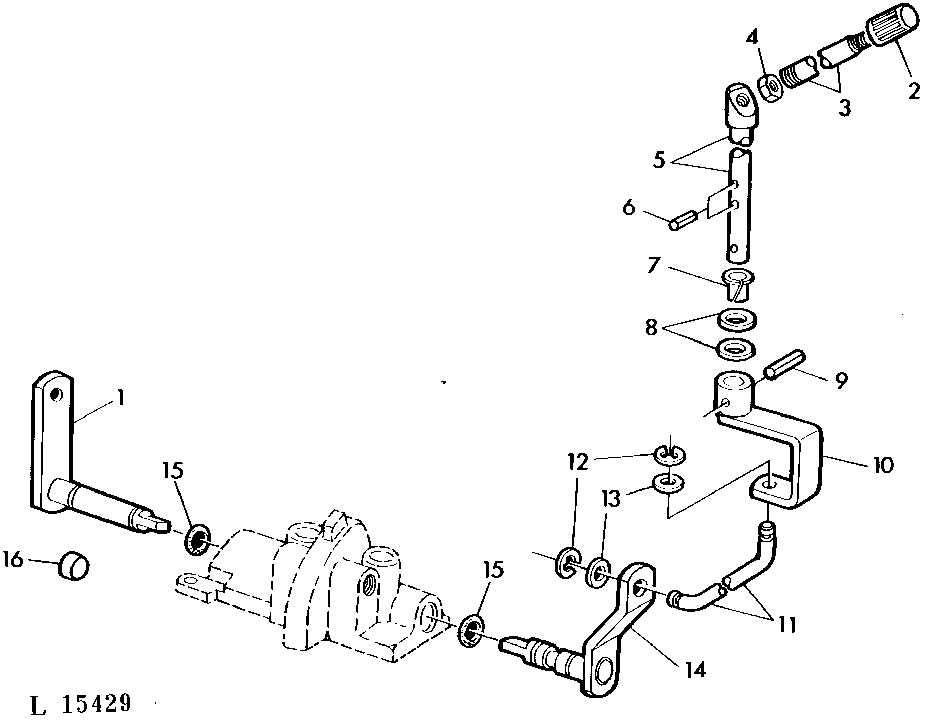

POWER SHAFT CLUTCH LEVER/LINKAGE WITH OPERATOR'S CAB [02B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL33190	1	ROD	-
1	AL24998	1	LEVER	-
2	L57987	1	Grip	(SUB FOR AR62028 APPL)
3	L30802	1	STUD	-
4	14H856	1	Nut	1/2"
5	AL25227	1	ROD	(ORD AL33190) (ORD W/ 34H247)
6	34H247	2	Spring Pin	1/8"X3/4"
6	34H387	2	Spring Pin	3/16"X3/4"
7	L30470	1	Bushing	-
8	24H1341	2	Washer	17/32"X15/16"X.060"
9	34H280	1	Spring Pin	3/16"X7/8"
10	AL25226	1	ARM	-
11	L30801	1	Pin	-
12	R27507	2	Snap Ring	-
13	24H1243	2	WASHER	11/32"X5/8"X.060"
14	AL24938	1	Lever	-
15	R28782	2	O-Ring	-
16	M4224T	1	PLUG	(A)

POWER SHAFT CLUTCH LEVER/LINKAGE WITH OPERATOR'S CAB [02B07]
