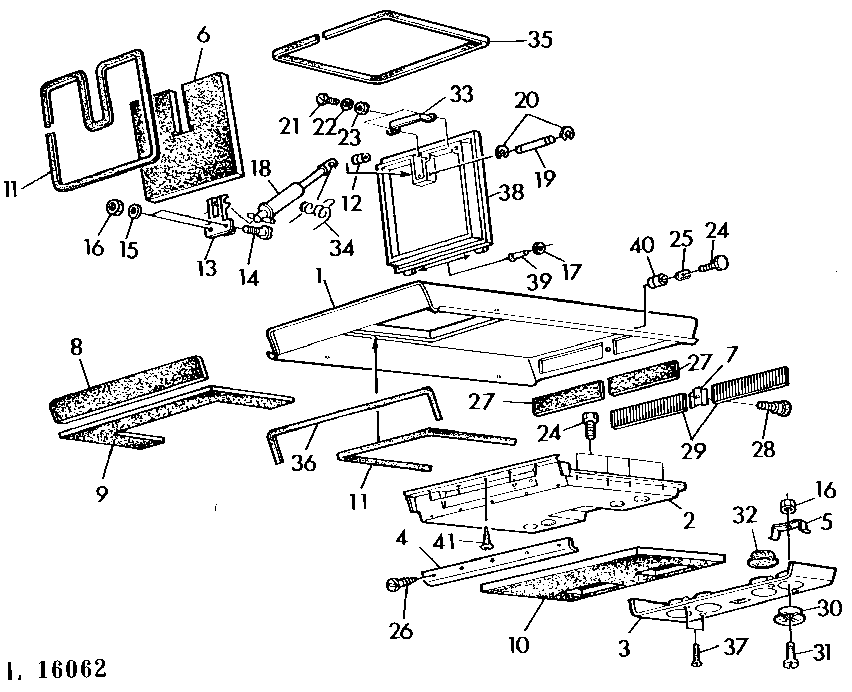

OPERATOR'S CAB ROOF [04A17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL25721	1	ROOF	INCL KEYS 38,39
2	AL25720	1	HEADLINER	-
3	L31142	1	HEADLINER	FRONT
4	L31141	1	RETAINER	REAR
5	L31176	4	RETAINER	(SUB FOR L31408)
6	L31386	1	COWL	-
7	L31383	1	RETAINER	-
8	L31387	1	FOAM PAD	-
9	L31411	1	PAD	-
10	L31385	1	COWL	-
11	L32934	3	Weatherstrip	LGTH=2800MM (SUB FOR L31403, L31406)
12	L31384	2	SPACER	-
13	L31404	1	RETAINER	-
14	21M7094	2	SCREW	6X16MM
15	24M7054	2	Washer	6,4MM
16	14M7009	6	Nut	6MM
17	40M1816	2	SNAP RING	7X0,8MM (SUB FOR L32339)
18	AL25968	1	CYLINDER	(ORD AL28649)
18	AL28649	1	ABSORBER	(KIT AL28599, L32962, L32928, L32927, 24M7054, 40M1817, 40M7032, L32112, (2) 21M7094, (3) 14M7227, 55M7007, 55M7006)
19	L32344	1	PIN FASTENER	-
20	40M7144	2	Snap Ring	8X0,8MM
21	21M7036	2	Screw	5X16MM
22	24M7027	2	Washer	5MM
23	14M7028	2	Nut	5MM (SUB FOR 14M7021)
24	19M7162	10	Cap Screw	8X16MM
25	L31308	4	Washer	-
26	37M7024	5	SCREW	4,8X16MM (SUB FOR 37M7040)
27	L31410	2	FILTER ELEMENT	-
28	AL25951	1	SCREW	-
29	AL28600	2	GRATE	(SUB FOR L31409)
30	L31398	4	NOZZLE	-
31	21M7211	4	Screw	6X60MM
32	L31419	2	CAP	-
33	AL25710	1	HANDLE	-
34	L32112	1	SPRING	-
35	L32930	1	WEATHERSTRIP	LGTH=2500MM (SUB FOR L31407)
36	-	1	Part 37	(ORD L31403)
37	37M7036	6	Screw	4,2X16MM
38	AL26614	1	DOOR	-
39	L31544	2	PIN FASTENER	-
40	L32176	4	BUSHING	-
41	37M7036	5	Screw	4,2X16MM
