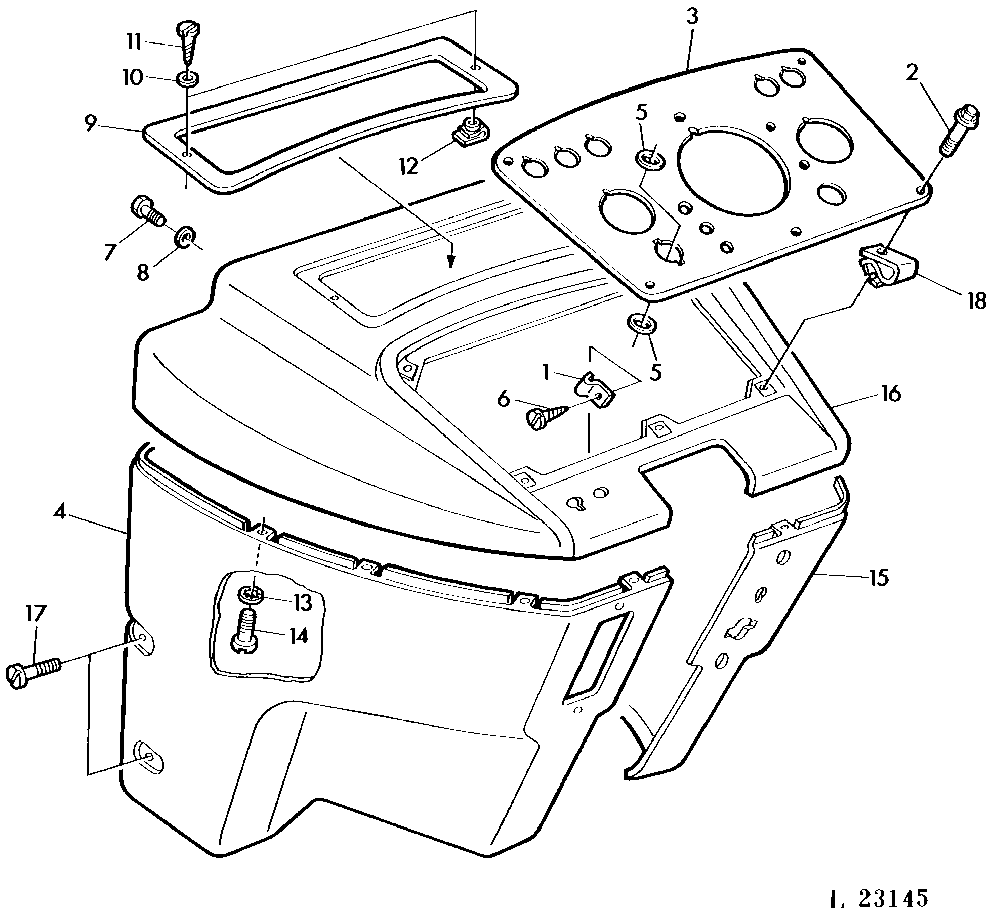

OPERATOR'S CAB-COWL AND DASH [04A23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L84612	1	CLAMP	-
2	37H24	5	Screw	1/4"X3/4"
3	L31034	1	INSTRUMENT PANEL	-
4	L32698	1	SIDE WALL	L.H.
5	L31129	2	WASHER	-
6	37M7026	1	Screw	4,2X9,5MM
7	37M7050	3	SCREW	4,8X25MM
8	24M7027	3	Washer	5,3MM
9	L32691	1	Cover	-
10	24M7117	2	Washer	4,3MM
11	37M7004	2	SCREW	3,5X16MM
12	L32692	2	NUT	-
13	12M7015	8	LOCK WASHER	5,1MM
14	21M7034	8	SCREW	5X12MM
15	L32697	1	SIDE WALL	R.H.
16	L32696	1	COVER	UP
17	21M7095	4	SCREW	8X16MM
18	W14541	5	NUT	(SUB FOR T33634)
..	AL28267	1	COWL	ASSY,INCL.KEYS 4,13,14,15,16

OPERATOR'S CAB-COWL AND DASH [04A23]
