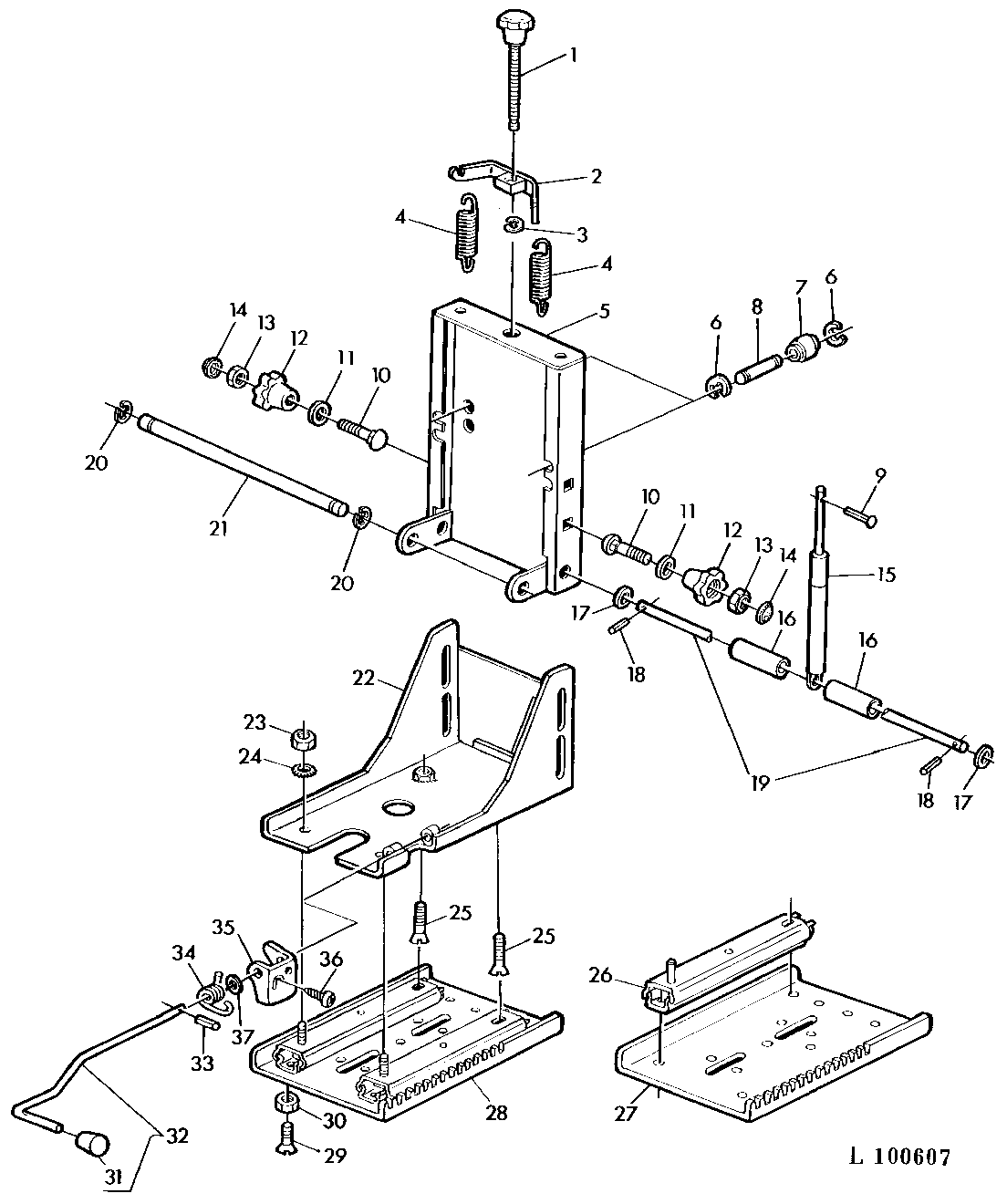

DE-LUXE SEAT(OPERATOR'S CAP) [04D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL33069	1	Spindle	-
2	L28077	1	RETAINER	-
3	40M7042	1	Snap Ring	7MM
4	L35825	2	Extension Spring	-
5	AL33009	1	Spring Assembly	-
6	40M7041	4	Snap Ring	5MM
7	AL26918	2	ROLLER	-
8	L31731	2	PIN	-
9	16M7061	1	RIVET	4X0,5X25
10	03M7099	2	Bolt	10X45MM
11	24M7149	2	WASHER	10,5X30X2,5MM
12	L29211	2	Handle	-
13	L31730	2	NUT	M10
14	L31727	2	Cover	-
15	AL33012	1	ABSORBER	-
16	L35770	2	Bushing	-
17	24M7044	2	Washer	13X20X2MM
18	34M3851	2	SPRING PIN	4X24MM
19	L29208	1	Pin Fastener	-
20	40M7030	2	Snap Ring	9MM
21	L35767	1	Pin Fastener	-
22	AL33011	1	Adjuster	-
23	14M7273	2	Nut	M8
24	12M7032	2	Lock Washer	8,4MM
25	19M7902	2	Screw	8X16MM
26	AL33439	2	Rail	-
27	L36269	1	Plate	-
28	AL33016	1	Adjuster	ASSY,INCL.KEYS 26,27,29,30
29	19M7924	4	Screw	8X16MM
30	L36292	4	Nut	M8
31	L34156	1	Knob	-
32	AL36327	1	Lever	INCL.KEY 31
33	34M7127	1	Spring Pin	4X24MM
34	L35769	1	Spring	-
35	L38377	1	Pawl	-
36	37M7079	1	Screw	6,3X13MM
37	24M7207	1	Washer	8,4X25X2MM
..	AL36459	1	SEAT	ASSY (ORD AL68098)

DE-LUXE SEAT(OPERATOR'S CAP) [04D01]
